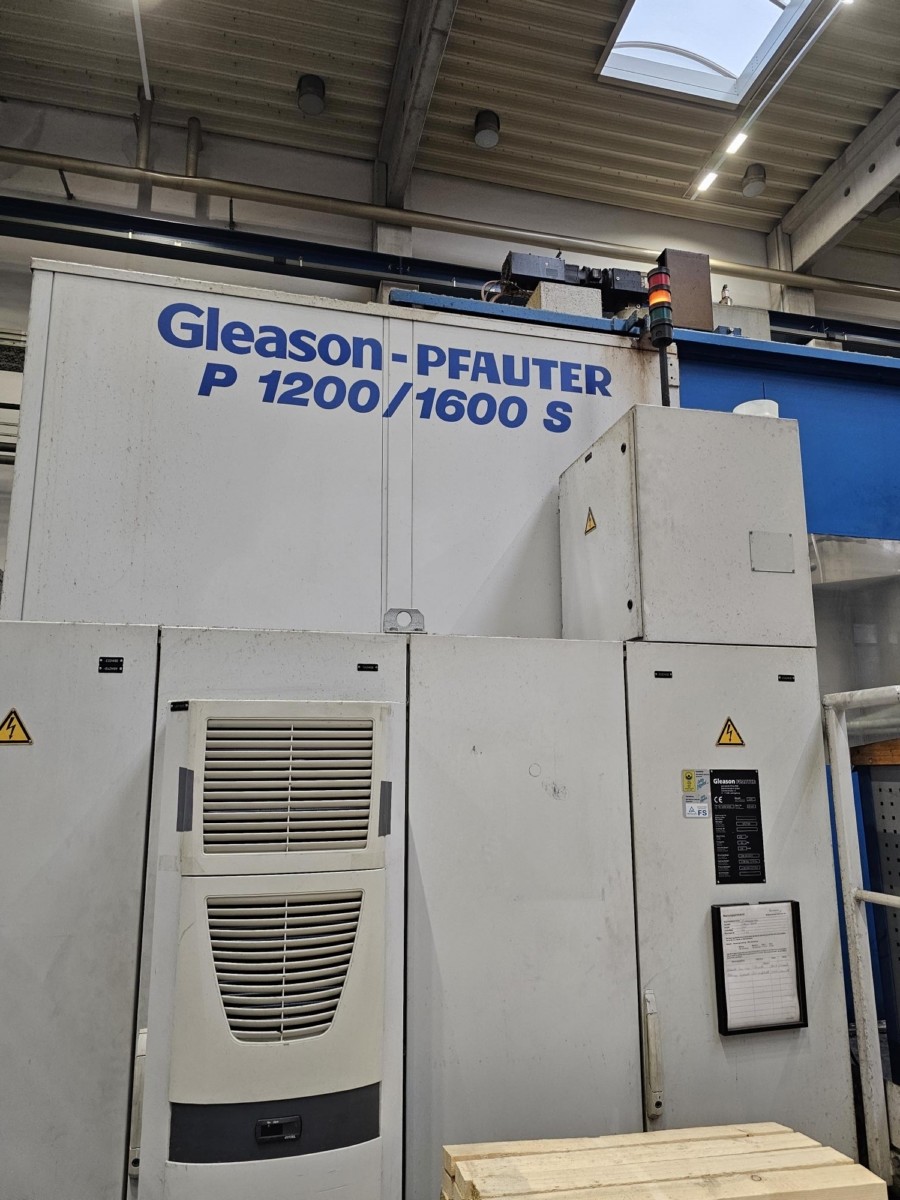

Gleason-PFAUTER-CNC-Wälzstoßmaschine
zur Herstellung von innen- und außenverzahnten
Zylinderrädern und anderen am zylindrischen
Werkstückumfang regelmäßig auftretenden wälzbaren
Profilen und Formen sowie zur Herstellung
von Profilen im Einzelteilverfahren.
Sonder-Ausführung (Pos. 106):
Hydraulischer Stoßkopf H2

Arbeitsbereich und technische Daten:

Werkstück-Nenndurchmesser . . . . . .1.200 mm
Größter bearbeitbarer Durchmesser . .1.600 mm
Größter Werkstück-Umlaufdurchmesser .2.000 mm
(ohne Gegenständer)
Maschinen-Nennmodul ca.
mit hydraulischem Stoßkopf H2 . . . . . 24 mm
(Richtwerte in Abhängigkeit von der jeweiligen
Bearbeitungsaufgabe und verwendetem Stoßkopf.)
Stoßspindel-Hubzahlbereich/max. Schnittgeschwindigkeit
mit hydraulischem Stoßkopf H2 . . . .30 m/min
Größte Verzahnungsbreite
mit hydraulischem Stoßkopf H2 . . . . .600 mm
Kleinste Steigungshöhe der hydrostatischen
Schraubenführung
mit hydraulischem Stoßkopf H1/H2 . . 850 mm
Kleinster/größter Abstand zwischen Werkzeugund
Werkstückachse (X-Achse)
mit hydraulischem Stoßkopf H2 . . .0 - 970 mm
Axialschlitten-Verstellbereich (Z-Achse)
mit hydraulischem Stoßkopf H1/H2 . .1.100 mm
Niedrigste Stoßspindelstellung über Tisch
mit hydraulischem Stoßkopf H2 **) . . .660 mm
**) bei oberer Stoßhub-Stellung
Ständer-Seitenversatzbereich
mit hydraulischem Stoßkopf H1/H2 . +/- 50 mm
Werkzeug-Aufnahmekegel
mit hydraulischem Stoßkopf H2 . . . . HSK-100
(Hohlschaftkegel nach DIN 69063)

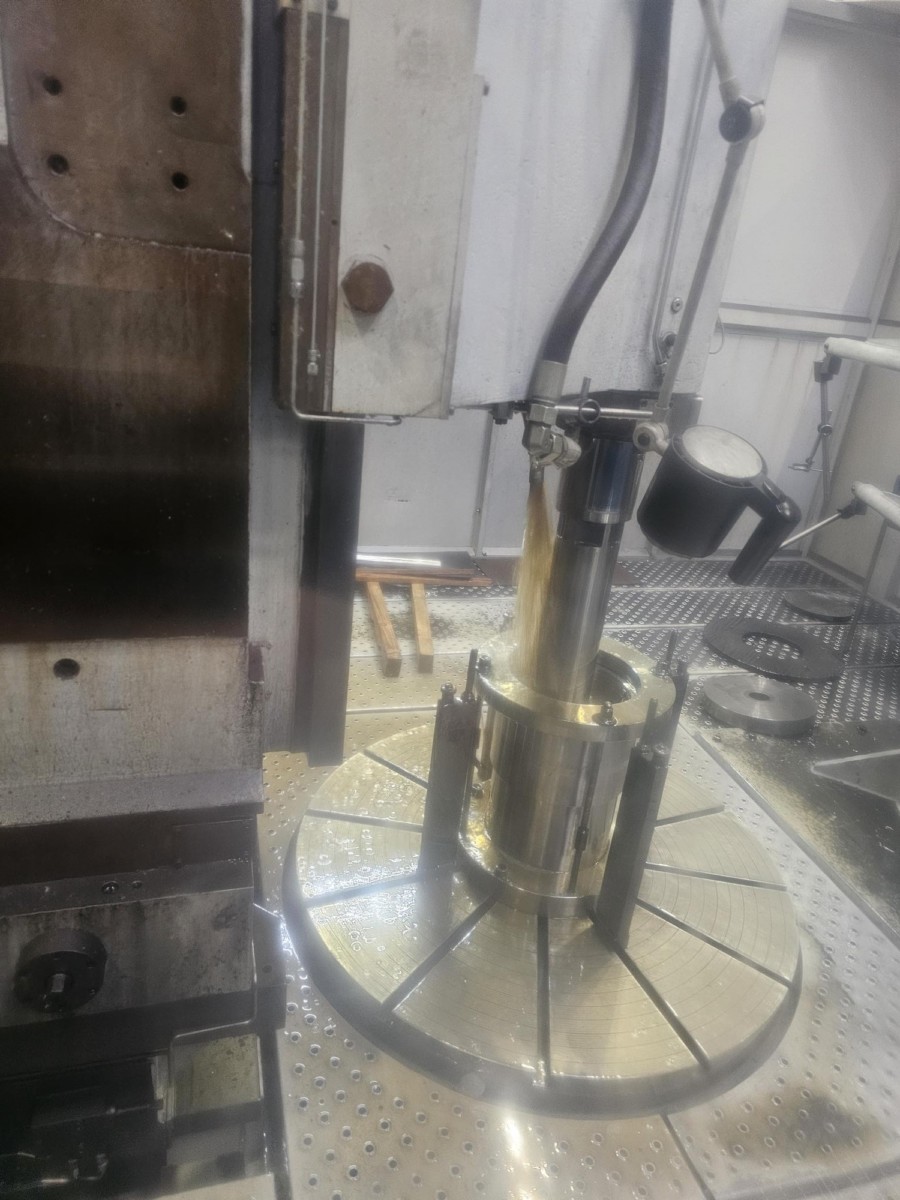

Tischplatte
- Aufspanndurchmesser . . . . . . . .1.200 mm
- Bohrungsdurchmesser . . . . . . . . .300 mm
- Bohrungstiefe . . . . . . . . . . . .875 mm
- Max. Belastung . . . . . . . . . 15.000 kg
Gewicht der Maschine ca.
- mit hydraulischem Stoßkopf H1/H2 29.500 kg
Die vorstehend genannten Verfahrwege und Winkel
können in Abhängigkeit von den Werkstück- und
Werkzeugabmessungen, den Verzahnungsdaten und
der werkstückabhängigen Maschinenausrüstung.
