Technische Daten

– min./max. Fußkegelwinkel: 15° / 55°
– Teilkreis-Ø: 152 mm
– max. Zahnhöhe bei21° Fertigräumkopf: 10,7 mm
– max. Zahnbreite am Zahnfuß bei 21°: 28 mm
–Räumkopf-Ø: 200 mm
– Zähnezahlbereich: 8–50
– max. Räumkopf-Ø: .21"

Werkstückspindel

– Durchmesser der konischen Bohrung am weiten Ende: 99,219 mm
– Aufspannläne auf 304,8 mm Länge: 15,478 mm
– Kegeltiefe: 15,875 mm

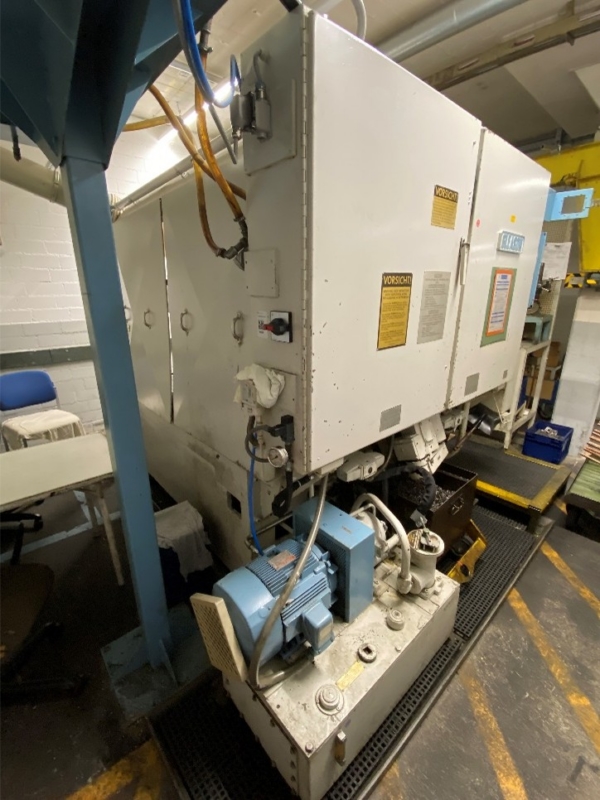

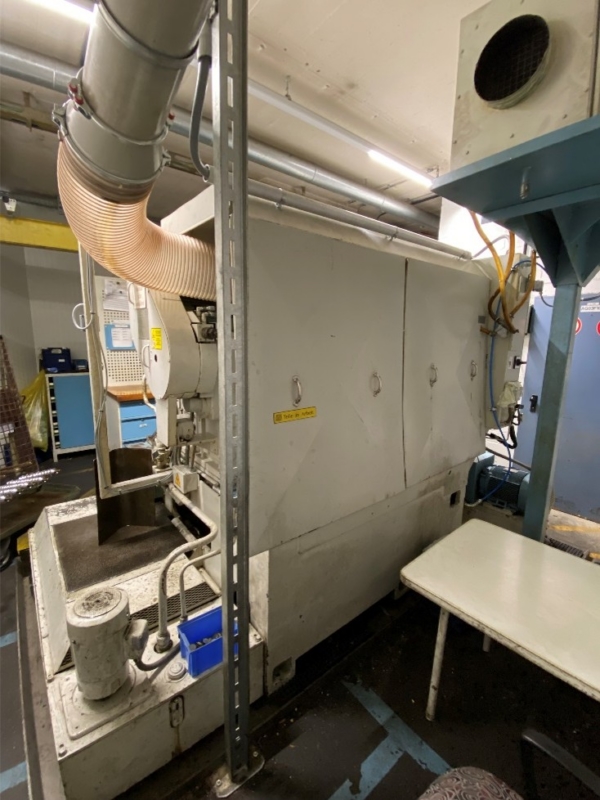

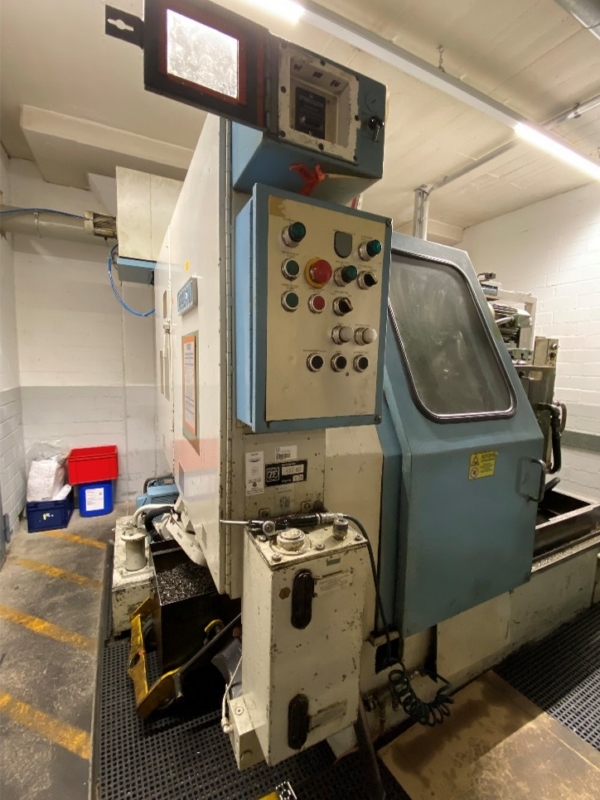

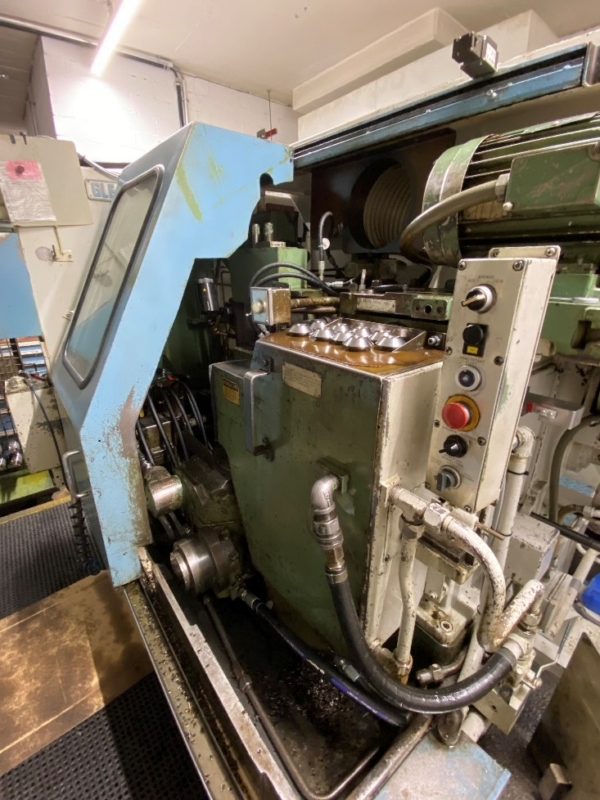

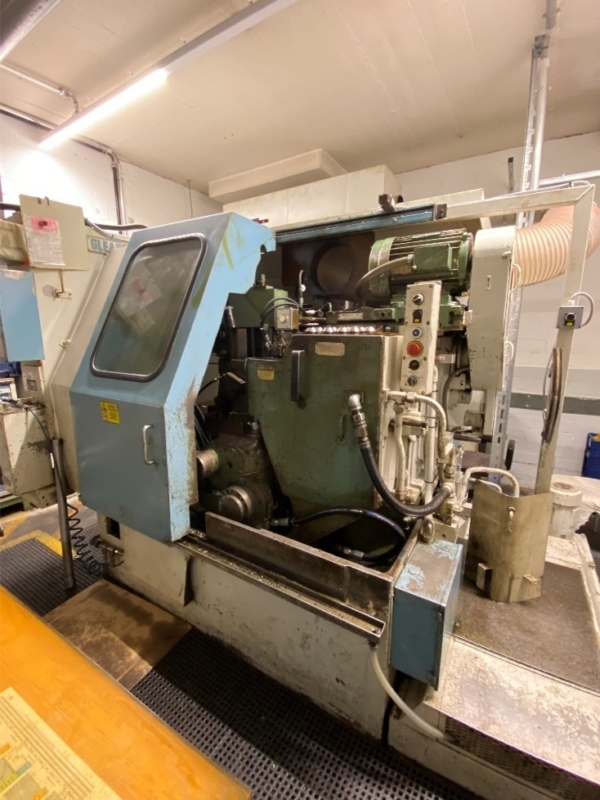

– Durchmesser der gesamten Spindelbohrung: 22,225 mmDie Kegelradfräsmaschine
GLEASON 726 REVACYCLE fräst Werkstücke mit höchster Präzision und Genauigkeit.
Der Fußwinkel kann von 15° bis 55° reichen und das Kegelrad wird mit einer
hohen Geschwindigkeit von 49,7 m/min bearbeitet. Die GLEASON NO 726 Maschine
wiegt ca. 9 Tonnen.

Technische Daten der Kegelradfräsmaschine GLEASON 726 REVACYCLE
größte Zahnhöhe: 14,8 mm
maximale Zahnbreite am Fuß: 28 mm
Maximaler Fußwinkel: 55°
minimaler Fußwinkel: 15°
Fräskopfgeschwindigkeit: 32,6-49,7 m/min
Vorschubgeschwindigkeiten (Sekunden pro Zahn): 2-3,1
Indexbereich: 8-50 mm
Durchmesser der Kegelbohrung am großen Ende: 99 mm
Kegel pro Fuß: 15,4 mm
Tiefe des Kegels: 15,8 mm
Senkbohrung hinter dem Kegel: 57,2 x 77,9 mm
Durchmesser der Bohrung durch die Spindel: 22,3 mm
Leistung des Hauptantriebsmotors: 10 HP
Drehung des Hauptantriebsmotors (60 Hz/ 50 Hz): 1800/1500 U/min
Drehung des Hydraulikmotors (60 Hz/ 50 Hz): 1800/1500 U/min
Drehung der Kühlmittelpumpe (60 Hz/ 50 Hz): 3600/3000 U/min
Drehung des Späneschneckenmotors (60 Hz/ 50 Hz): 1800/1500 U/min
Stellflächenbedarf (L x B): 320 x 221 cm
Gesamtgewicht der 726 REVACYCLE Maschine: ca. 9 t
