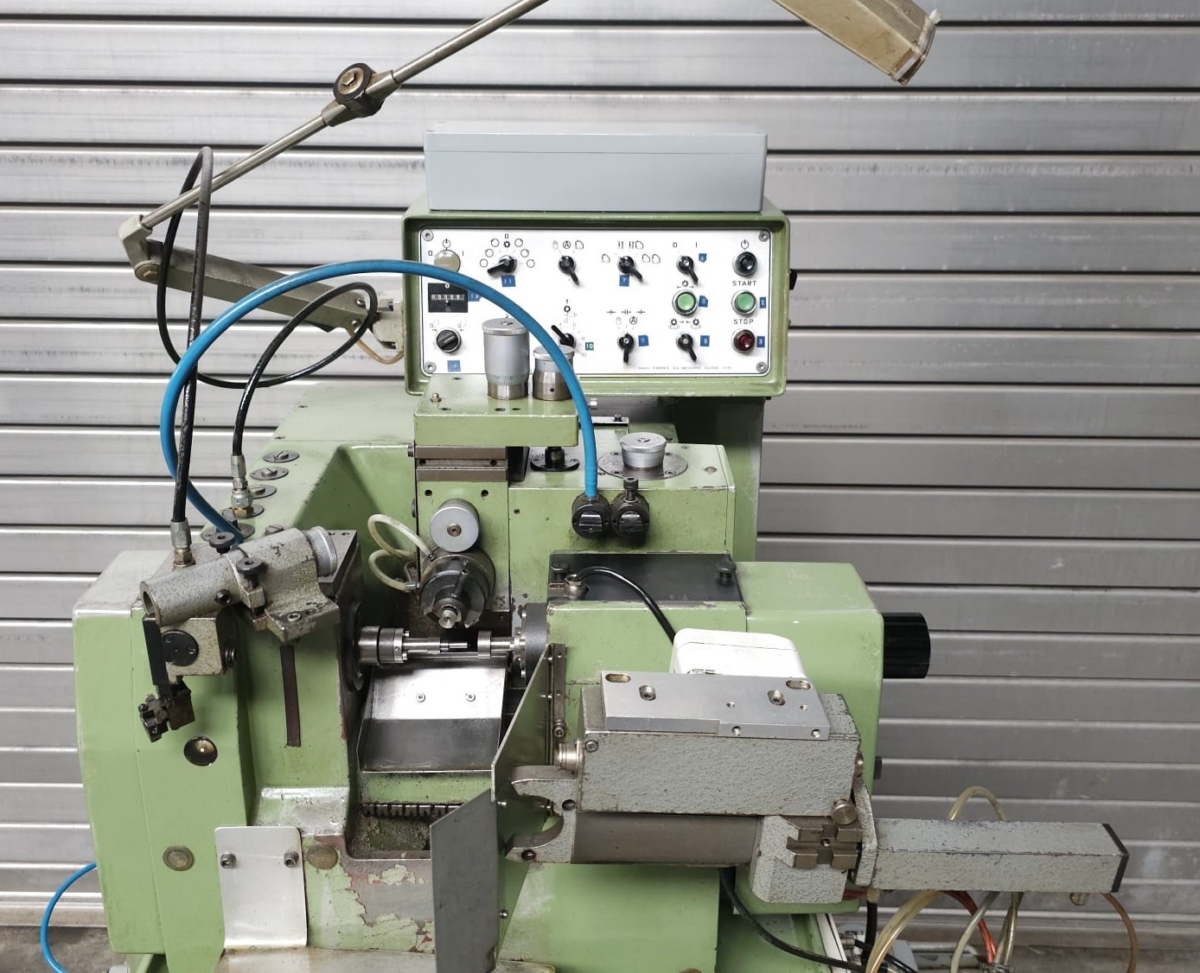

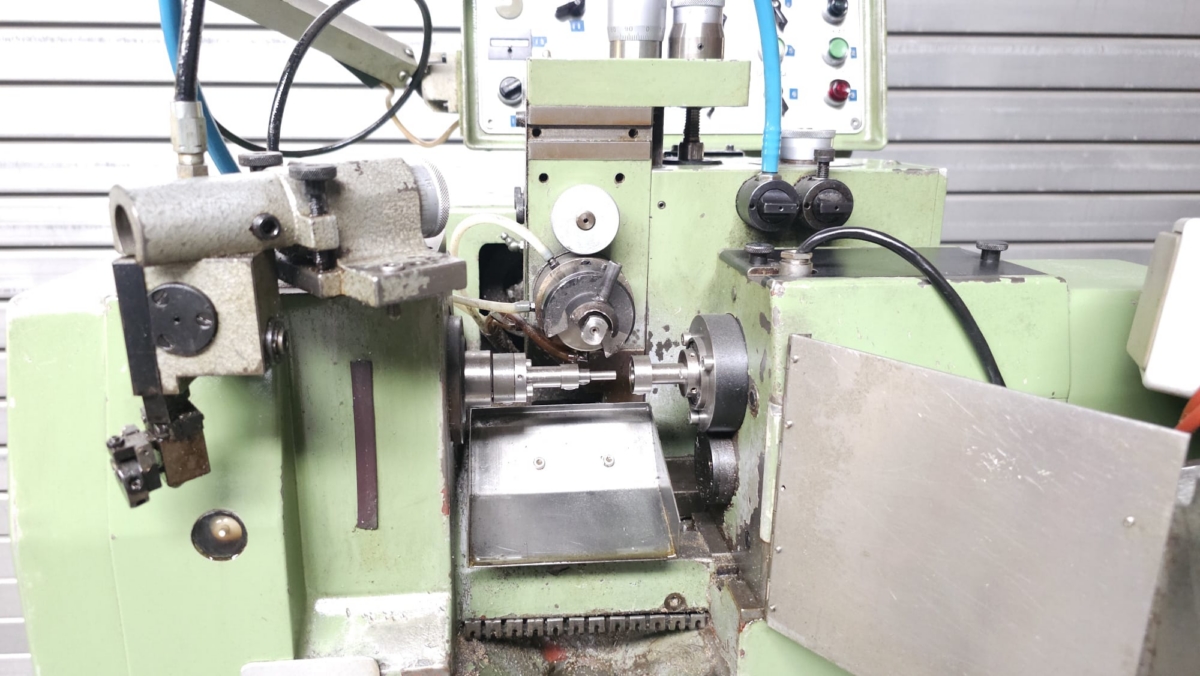

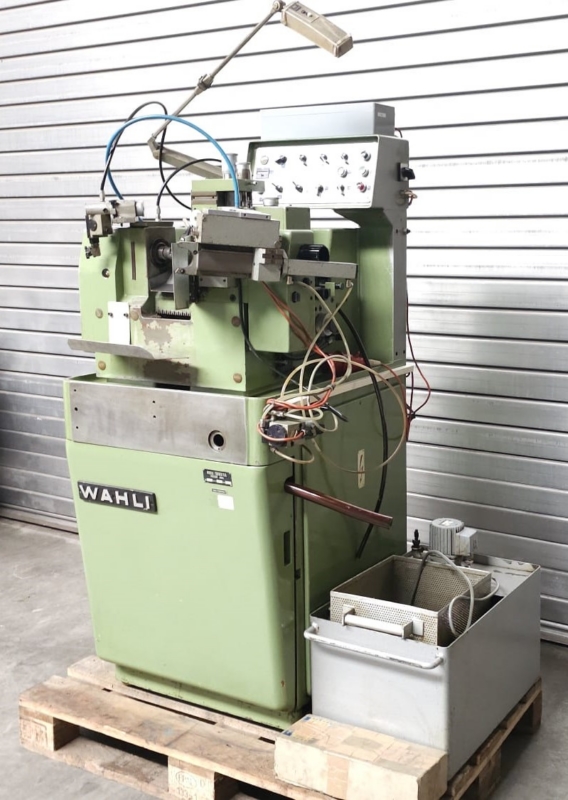

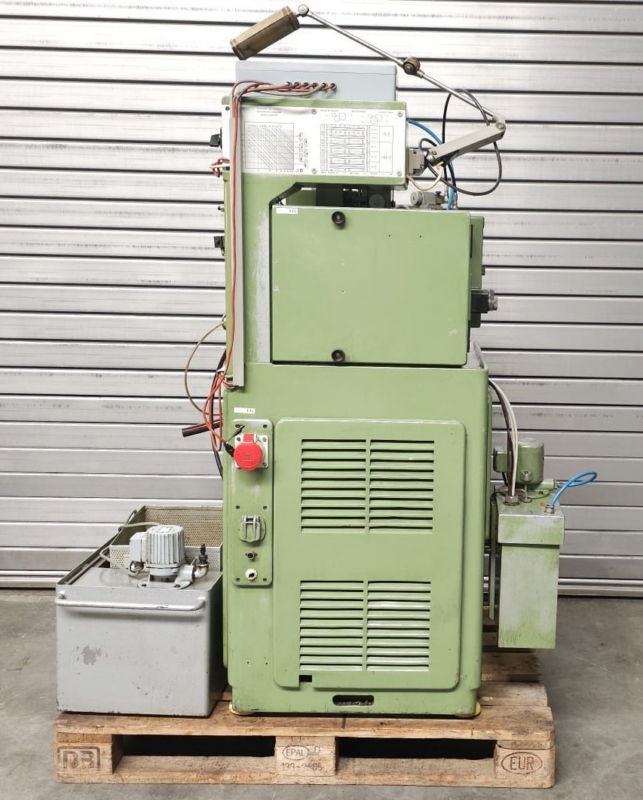

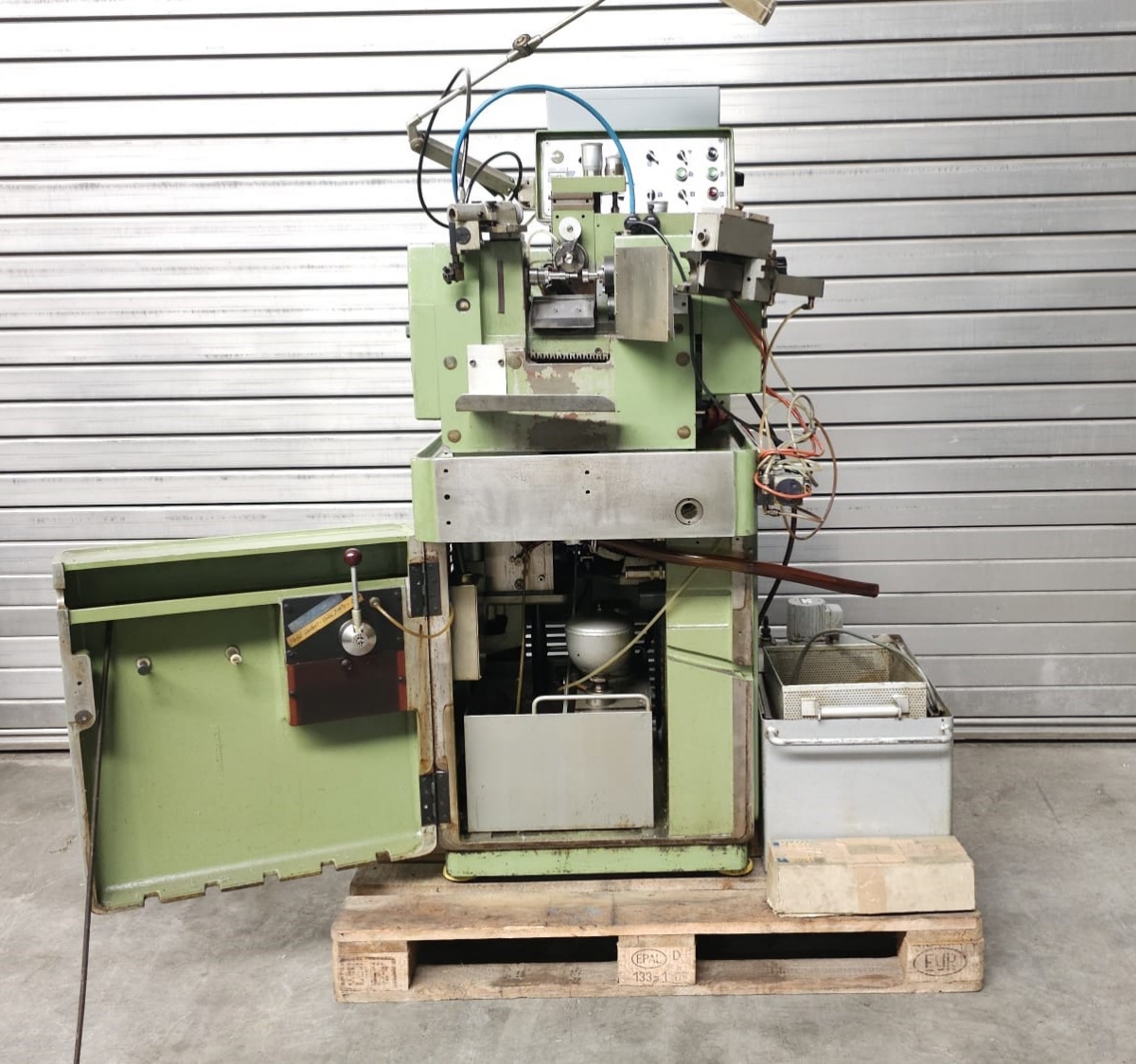

Diese Abwälzfräsmaschine ist speziell hergestellt worden, um den höchsten
Anforderungen verschiedener Industriezweige, wie Uhrenfabrikation, Apparatbau
und Kleinmechanik nachzukommen. Ihre Fertigung, ihre Robustheit, ihre erprüften
Elemente machen sie zu einer besonders gut angepaßten Maschine für eine hohe
Präzision bei gleichzeitiger großer Produktion.
Technische Daten:
- größte Spitzenweite zwischen zentriebaren Mitnehmerdornen: 65 mm
- größte Spitzenweite zwischen speziellen Mitnehmerdornen: 90 mm
- größte Fräslänge, auf 60 mm verstellbar: 40 mm
- größter Werkstückdurchmesser, mit Fräser durchmesser 24 mm: 50 mm
- größter Modul: 1,5
- zu fräsende Zähnenanzahl: 6 - 390
- zu fräsende Zähnezahlen, mit Sonderteilgetriebe: 3 - 5
- Fräserschnellzustellung und Eintauchfrästiefe: 12 mm
- größte Eintauchfrästiefe: 4 mm
- größter Weg der Reitstockspindel: 35 mm
- größter axiale Fräserverschiebung: 16 mm
- größte Verschiebung des Eitstockes: 30 mm
- kleinster und größter Fräserdurchmesser: 8 - 32 mm

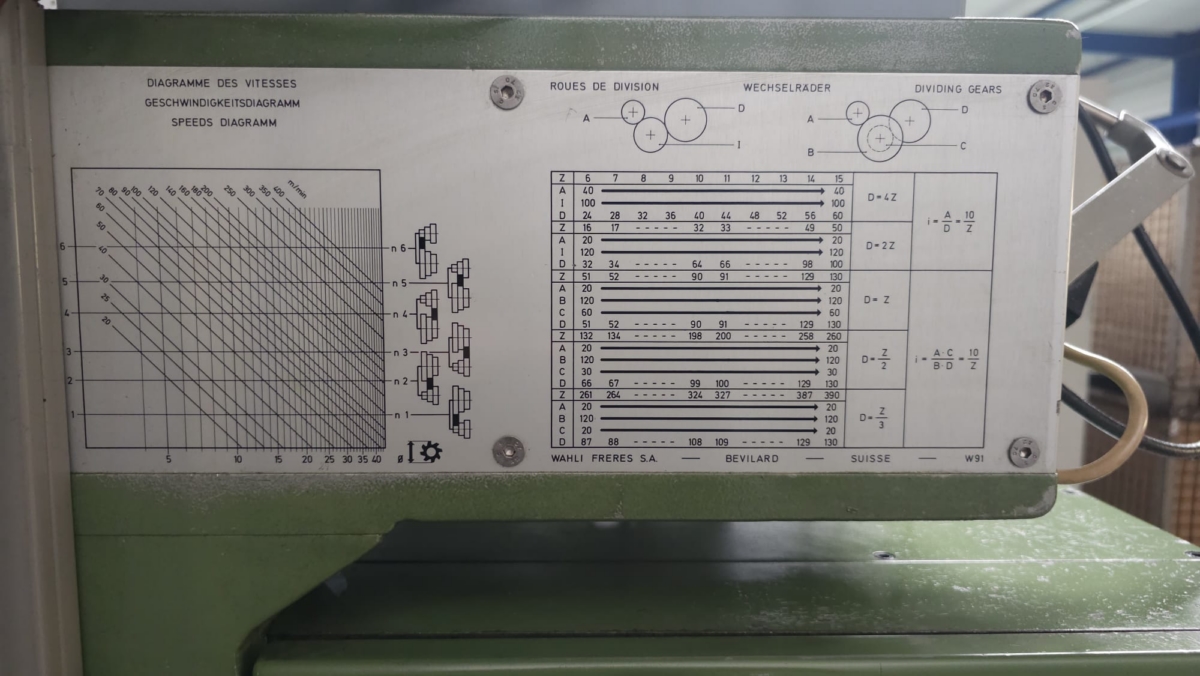

- 6 Fräsergeschwindigkeiten: 850 - 4500 U/min
- stufenlos regulierbarer Längsvorschub: 0 - 104 mm/min
- vertikaler Schwenkbereich des Werkstückspindelstockes: (+-)0,6%
- horizontaler Schwenkbereich des Fräserspindelstockes: (+-) 5°
