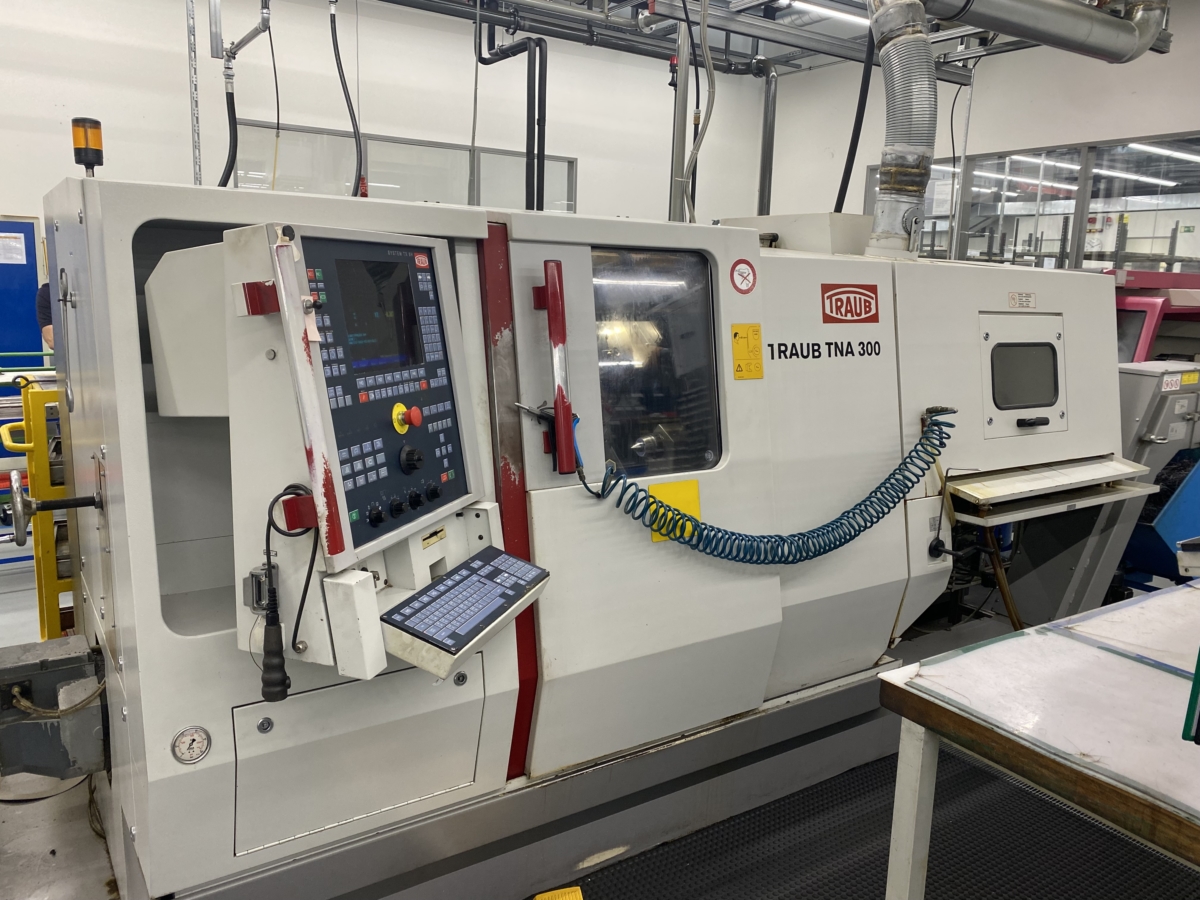

Die TRAUB-Drehmaschine TNA 300 wurde für folgende Bearbeitung von Werkstücken
mit einer Drehlänge von 450 mm konzipiert.

--> für spanende Metall- und Kunststoffbearbeitung mit definierter Schneide mit
dafür geeigneten Werkzeugen.
--> zur Aufnahme in Backenfutter der Größen 160 bis ca. 250
--> für die Bearbeitung von Werkstoffstangen bis zu einem Ø von 42 bzw. 65 mm

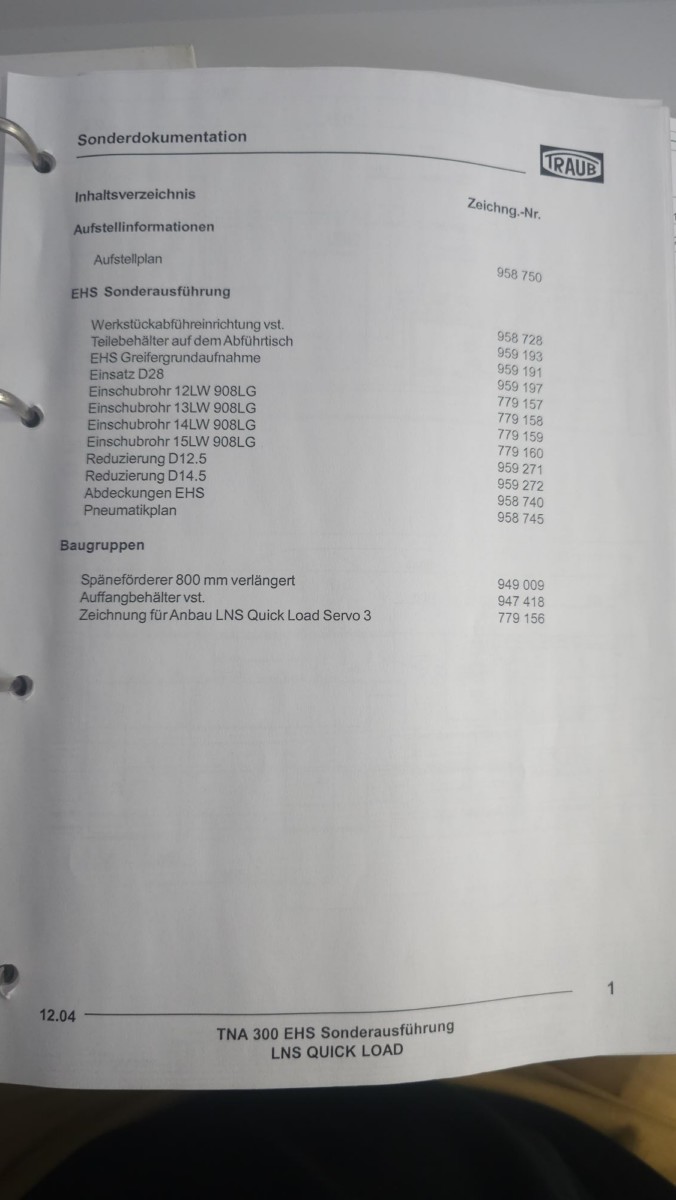

--> mit EHS Sonderausführung <--
--> Werkstückabführungseinrichtung
--> Späneforderer 800 mm verlängert

--> Technische Daten <--

--> Arbeitsbereich <--
--> Spindelduchlaß: 42 mm
--> Spindelkopf DIN 55026, Größe: A5
--> Spannfuchterdurchmesser: 160-175 mm / 200-250 mm
--> Drehdurchmesser max: 275 mm
--> Weg über Drehmitte: 35 mm
--> Drehlänge max.: 450 mm
--> Umlaufdurchmesser über Planschlitten: 395 mm
--> Umlaufdurchmesser über Bett: 520 mm

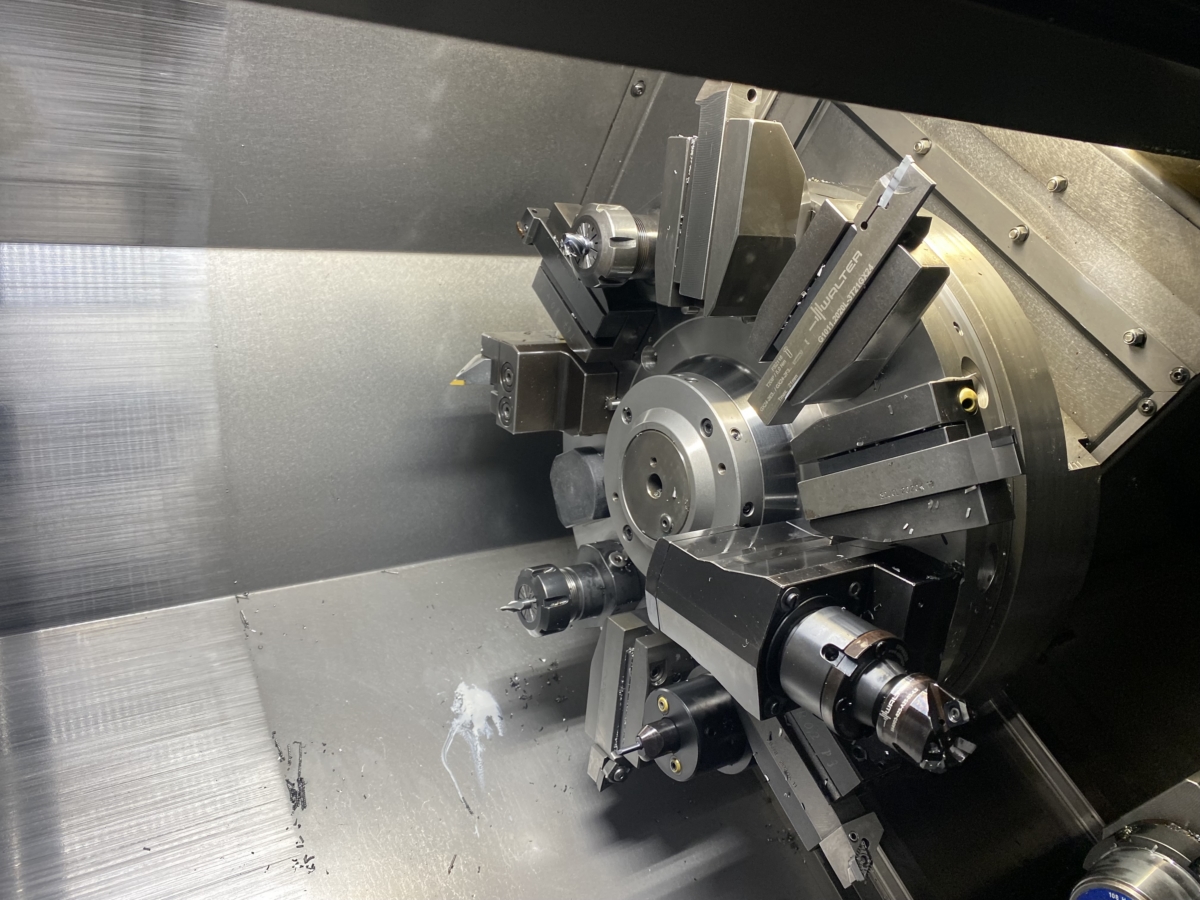

--> Werkzeugträger <--
--> Werkzeugaufnahmen für Zylinderschaft DIN 60880: 12 STK
--> Schaftdurchmesser: 30 mm
--> Meißelquerschnitt: 20x20 mm
--> Schaltzeit 1 Station: 0,5 sec.
--> Schaltzeit jede weitere Station: 0,15 sec.

--> Vorschubantriebe <--
--> X-Achse:
--> Schlittenweg: 210 mm
--> Vorschubkraft: 5000 N
--> Eilgang/Bahngeschwindigkeit: 15 m/min

--> Z-Achse:
--> Schlittenweg: 450 mm
--> Vorschubkraft: 6000 N
--> Eilgang/Bahngeschwindigkeit: 18 m/min

--> Y-Achse:
--> Schlittenweg: +- 35 mm
--> Vorschubkraft: 6000 N
--> Eilgang/Bahngeschwindigkeit: 10 m/min

--> C-Achse:
--> Drehzahl: 100 min-1
--> Drehmoment: 140 / 196 Nm
--> elektrische Auflösung: 0,001 Grad

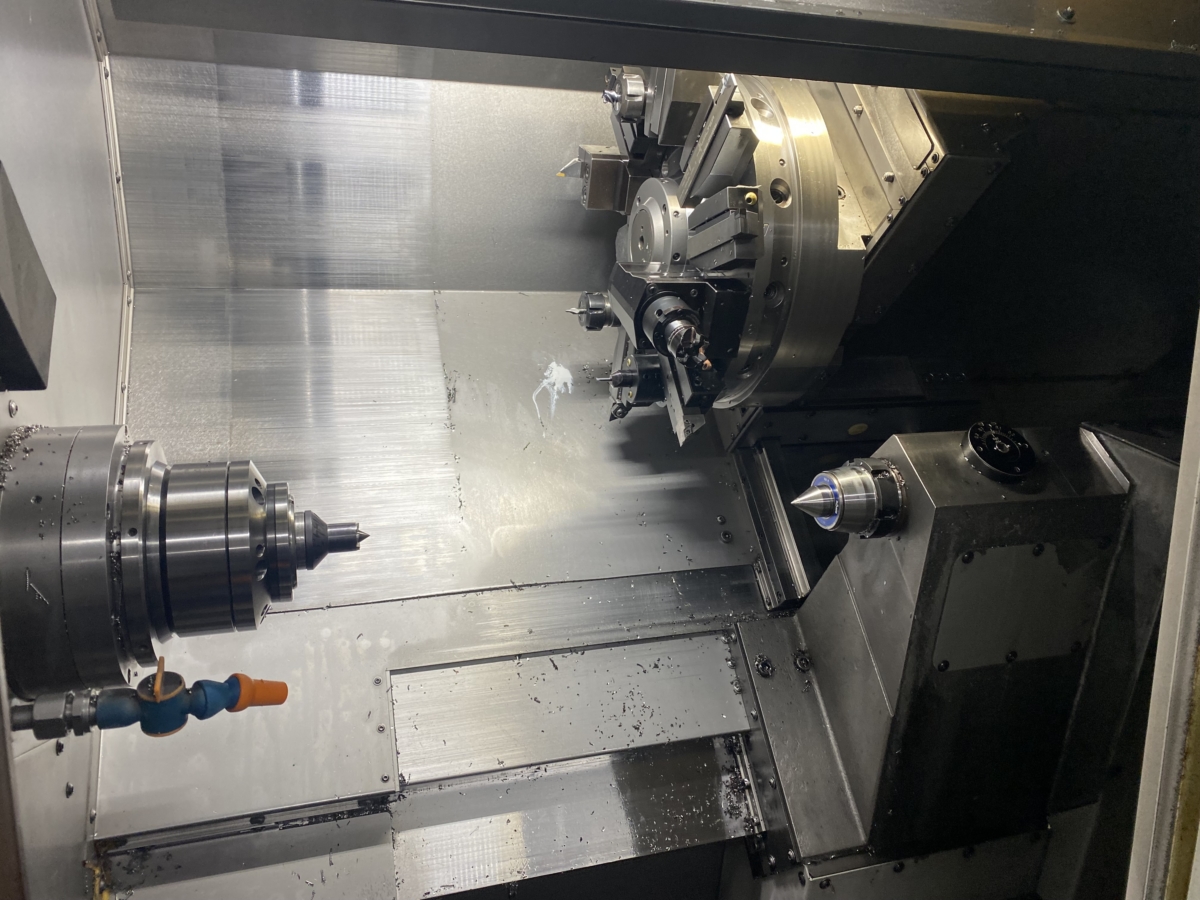

--> Reitstock <--
--> Pinolendurchmesser: 70 mm
--> Pinolenhub: 60 mm
--> Hub des Schnellrückzugs: 280 mm
--> Pinolenanstellkraft bei 55 bar: 8600 N
--> Aufnahme nach DIN 228: Mk 4

--> Lünette <--
--> Spannbereich: 8 - 95 mm

--> Werkstückabnehmeeinrichtung <--
--> Max. Teiellänge: 250 mm
--> Max. Teilegewicht: 3 Kg
