Ausrüstung der Maschine:

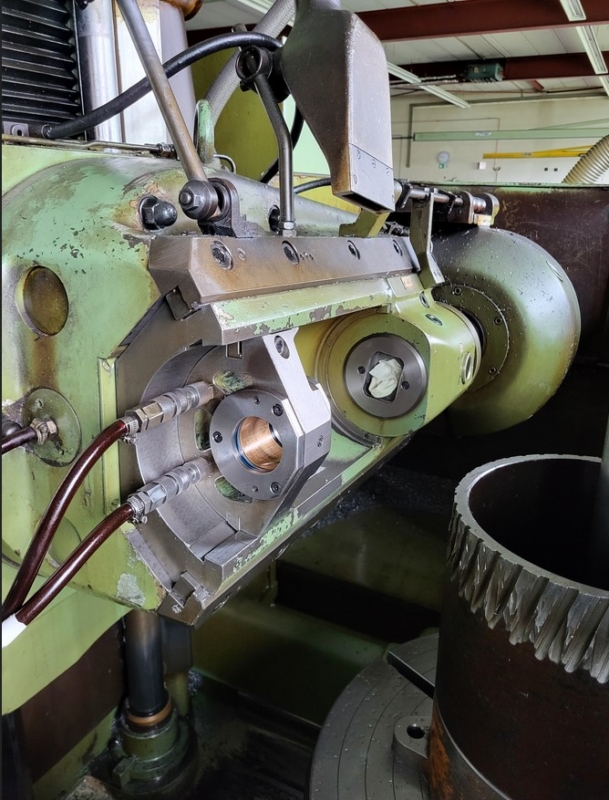

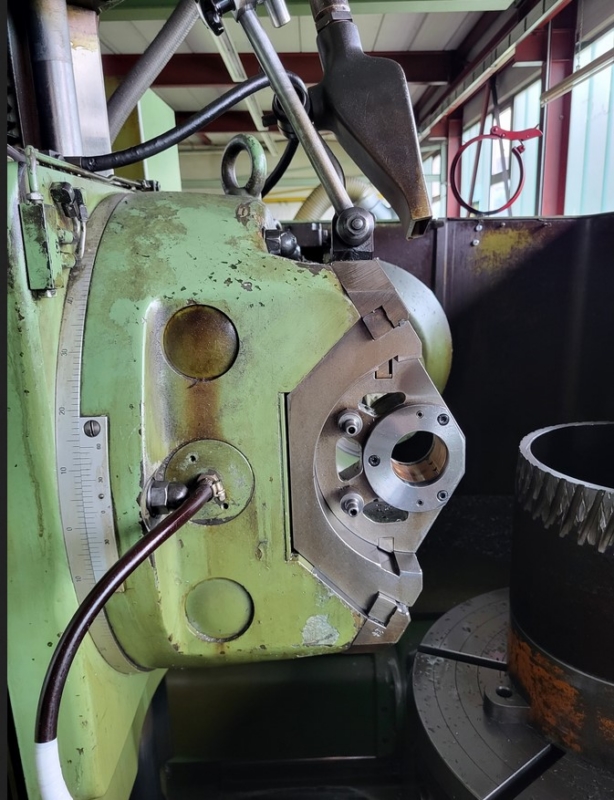

- Universal-Fräskopf mit Tangentialverschiebung
- Druckminderventil für Gegenhalter
- Magnetspänetransport
--> Arbeitsbereich <--
--> größter zu fräsender Modul (in Stahl 600 N/mm²): 10 mm
--> Geradverzahnung:
--> größter Werkstückdurchmesser: 630 mm
--> größter Axialschlittenweg (Z-Achse): 425 mm
--> kleinste zu fräsende Zähnezahl: 8
--> Abmessungen <--
--> Durchmesser des Werkstücktisches: 550 mm
--> Durchmesser der Tischbohrung: 125 mm
--> Durchmesser des Werkstückdornes: 36 mm
--> größter einspannbarer Fräser:
--> Durchmesser: 192 mm
--> Breite: 220 mm
--> Durchmesser der Fräserdorne: 32 mm
--> Achsenabstand zwischen Fräser und Werkstück:
--> größter Abstand: 425 mm
--> kleinster Abstand: 50 mm
--> Mitnahmekegel für Fräserdorne: Morsekegel 5
--> größte Fräserverschiebung: 200 mm
--> Drehzahlen und Vorschübe <--
--> Fräserdrehzahlen: 45 - 280 U/min
--> Axialvorschub (Z-Achse): 0,40 - 6,30 mm/U
--> Radialvorschub (X-Achse): 0,10 - 1,60 mm/U
--> Tangentialvorschub (Y-Achse): 0,14 - 2,24 mm/U
