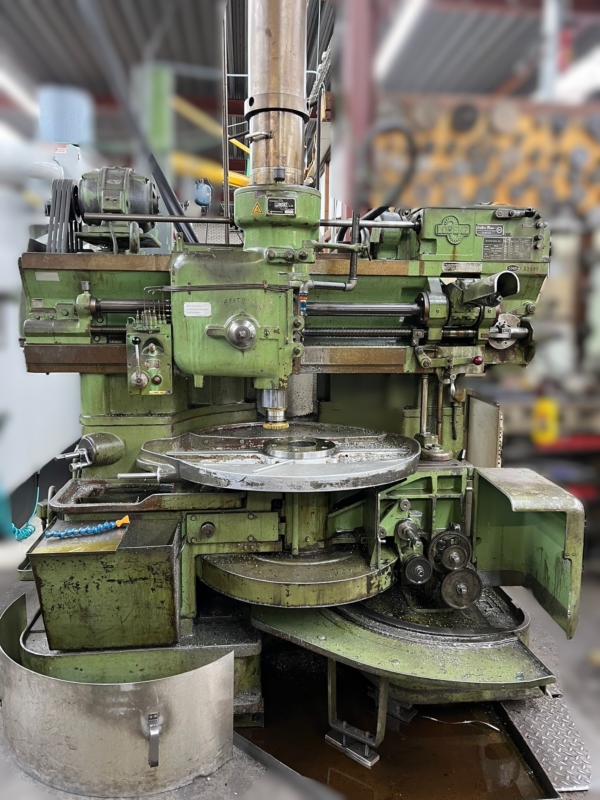

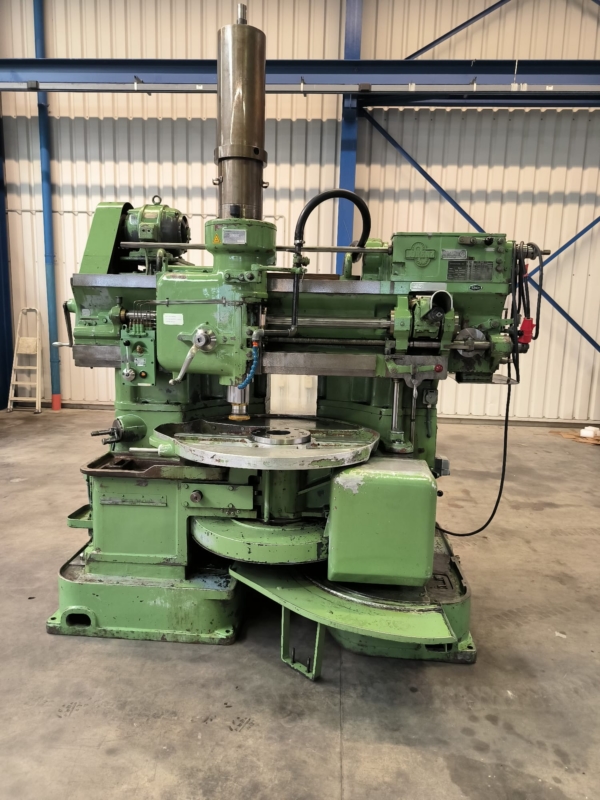

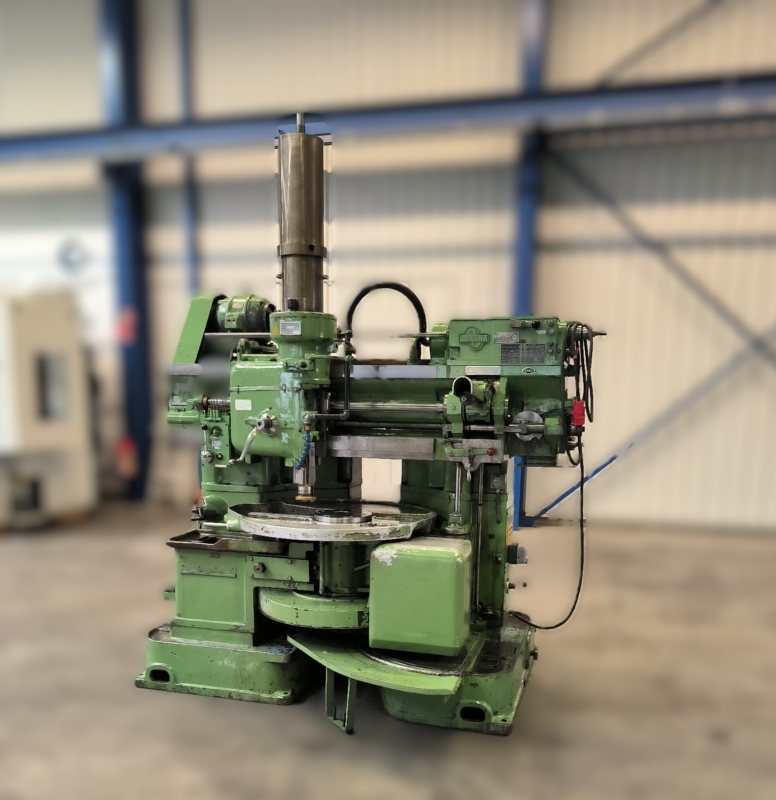

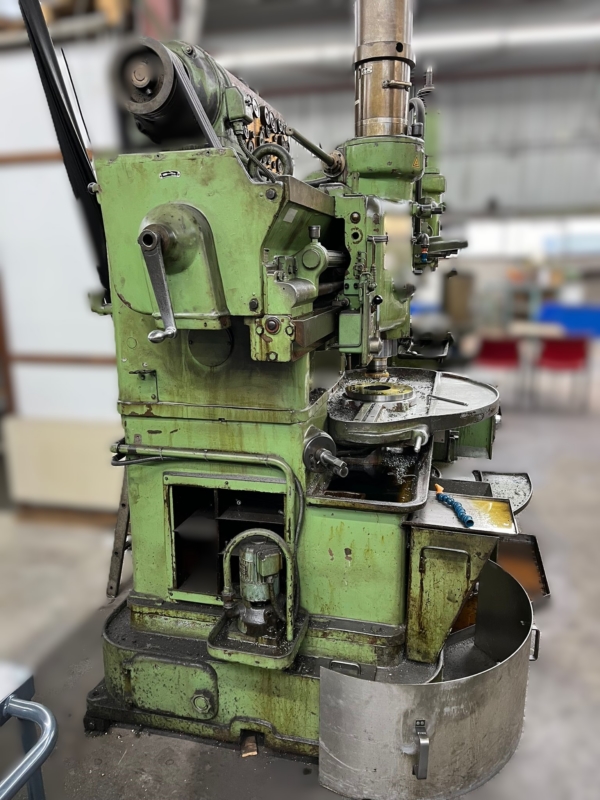

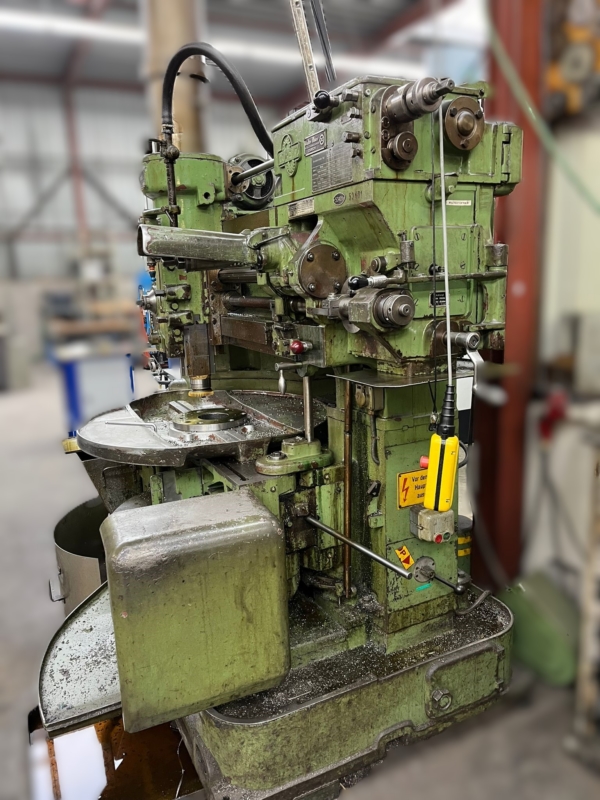

Diese Maschinen ist eingericht zum Stoßen und Ziehen von Stirn- und
Schraubenrädern nach dem Wälzverfahren. Mittels besonderer Vorrichtung lassen
sich auch Verzahnungen nach dem Handteilverfahren herstellen.

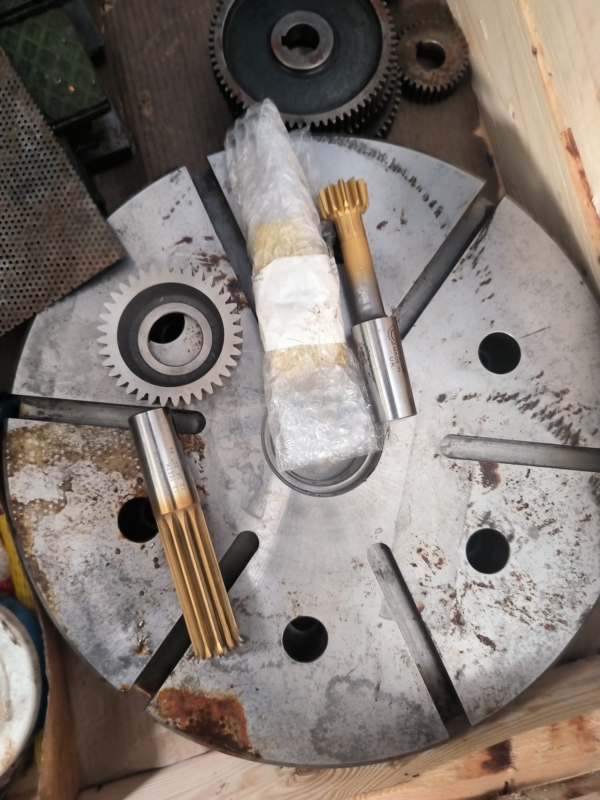

Normalerweise werden Schneidräder mit ca. 4" = 100 m/m Teilkreisdurchmesser
verwendet. Da die Maschine nach dem Wälzverfahren arbeitet, können mit nur
einem Schneidrad eines bestimmten Moduls alle Zähnezahlen geschnitten werden.
Abmessungen für Außenverzahnung:
- größter Raddurchmesser für Strinräder: 1000 mm
- größter Raddurchmesser für Schraubenräder: 750 mm
- größte Zahnbreite: 160 mm
Abmessungen für Innenverzahnung:
- größter Raddurchmesser für Strinräder: 750 mm
- größter Raddurchmesser für Schraubenräder: 750 mm
- größte Zahnbreite: 130 mm
- größte zu hobelnde Teilung in Stahl: 8,5/8,6 Modul
- Bohrung der Tischspindel : 160 mm
- Anzahl der Stößelhübe: 6
- Anzahl der Schneidradvorschübe: 8

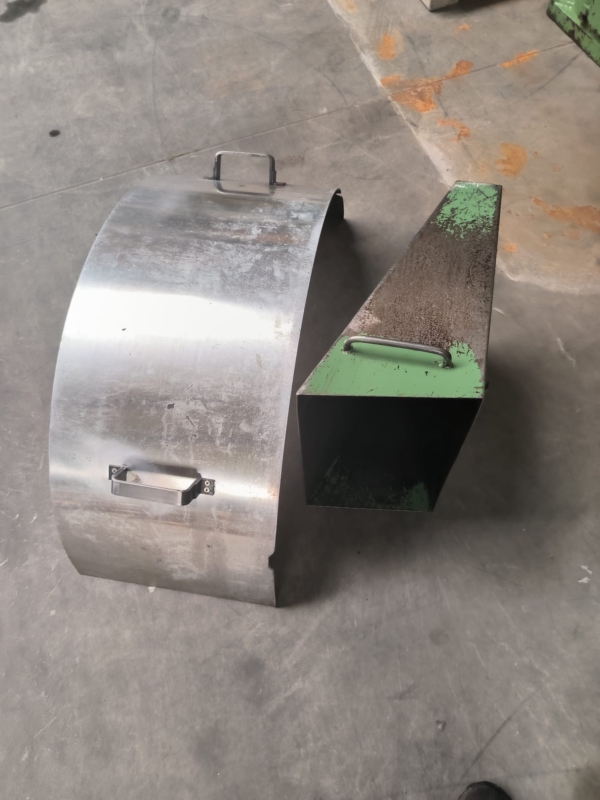

Zusatzinfos + Zubehör:
- Ständererhöhung 50 mm
- Max. Einbauhöhe 2540 mm
- Baujahr unbekannt

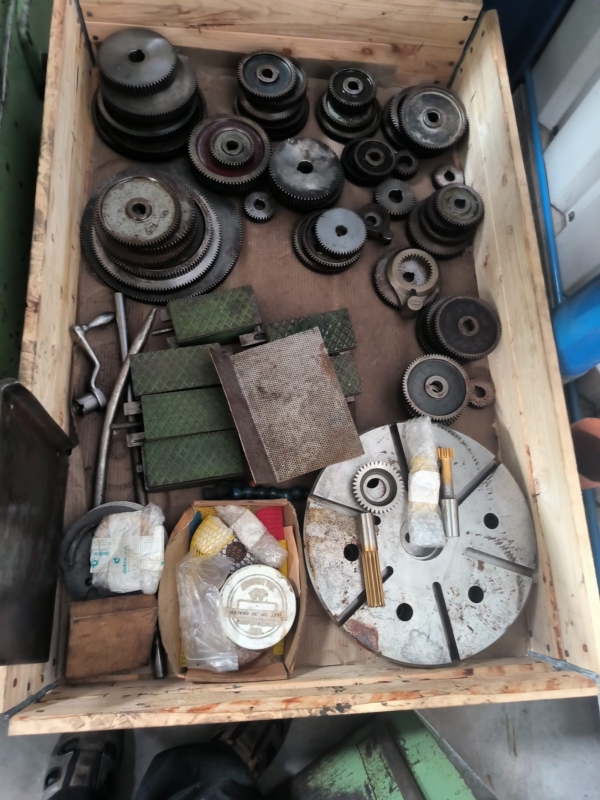

- inklusive Wechselräder
