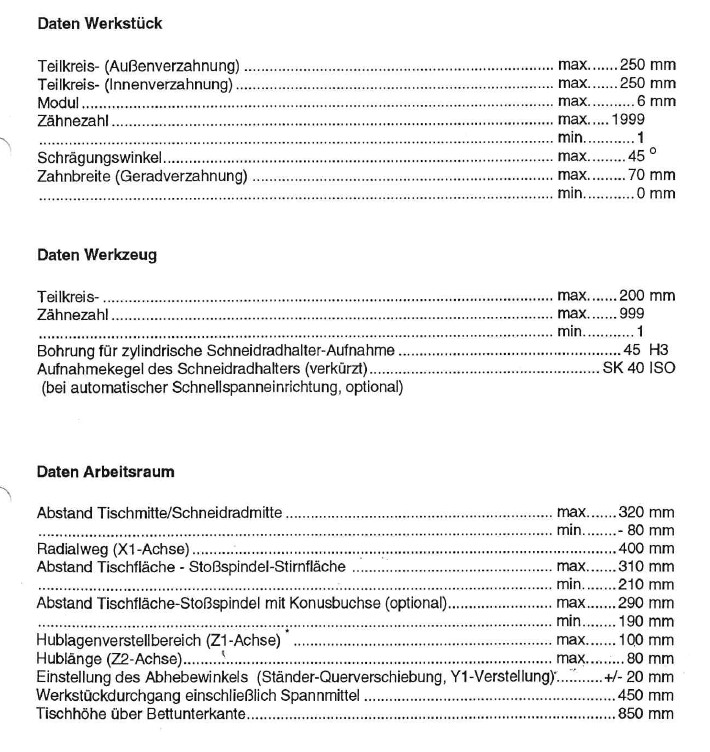

Kenndaten Normalmodul: 6 mm Werkstück-Teilkreis-Durchmesser max.: 250 mm
Verzahnbreite (Geradverzahnung) max.: 60 mm Schrägungsverstellung: 45° bis +
0,5° Achsenwinkel: 0° bis 90°
Achsabstand Werkstück/Stoßspindel: 80 mm bis +320 mm
Hublage, Hublänge Hublagebereich max. (abhängig von der Hublänge): 0 mm bis 80
mm Hublage Verstellbereich: 0 mm bis 80 mm

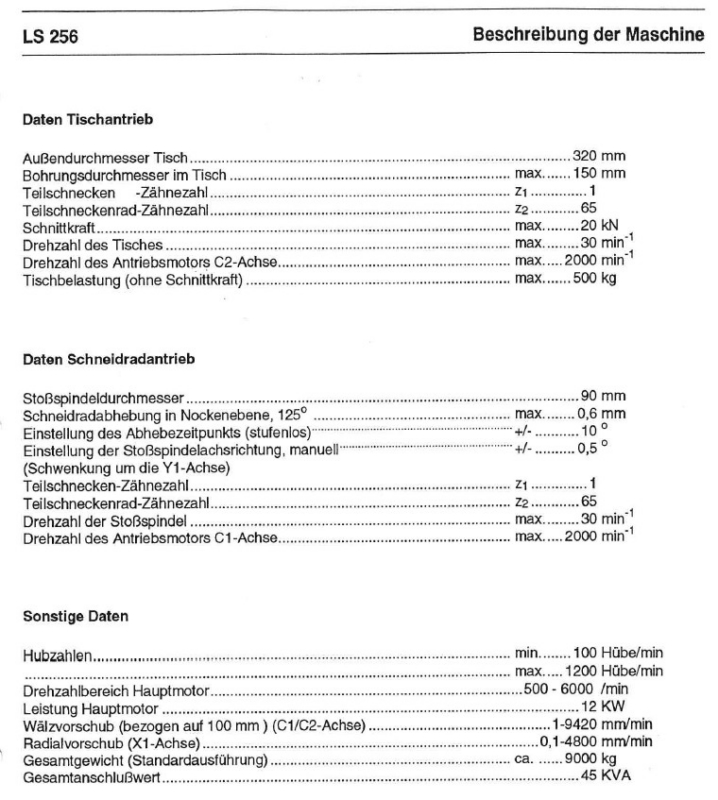

Hubantrieb Hubzahlen stufenlos Standard: 100 bis 1200 DH/min Motor für
Hubantrieb: 9 kW Maximale Schnittgeschwindigkeit: 150 m/min
Vorschübe Rotationsachsen (Werkzeug C1-, Werkstück C2-Achse): Vorschub
stufenlos bezogen auf 100 mm Teilkreis-Durchmesser: 1,0 bis 9420 mm/min
Radialachse (Ständerschlitten X1-Achse): Vorschub stufenlos: 1,0 bis 9420 mm/
min, Eilgänge entsprechen den maximalen Vorschüben
Anschlusswert / Gewicht Gesamtanschlusswert: 26 kVA Gesamtgewicht
(Standardausführung): ca. 9.000 kg
