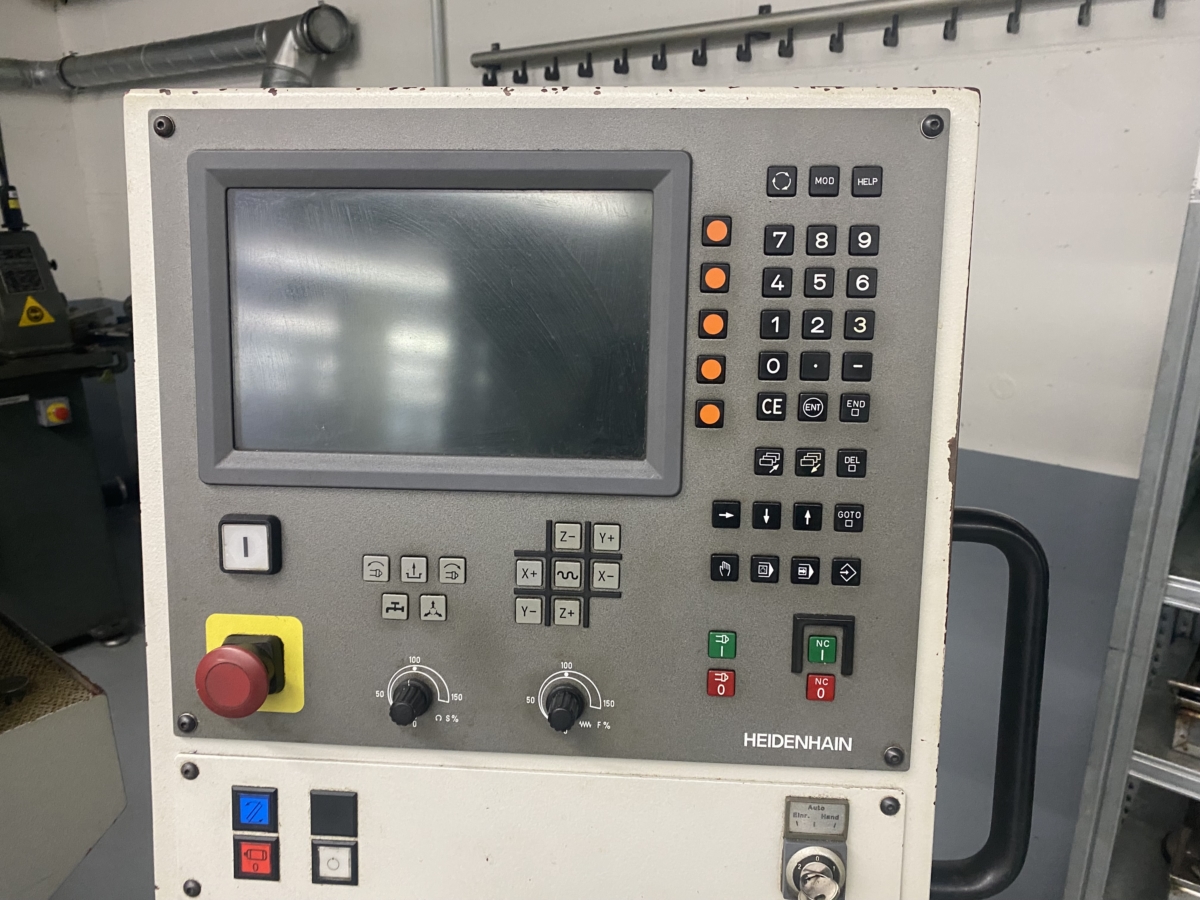

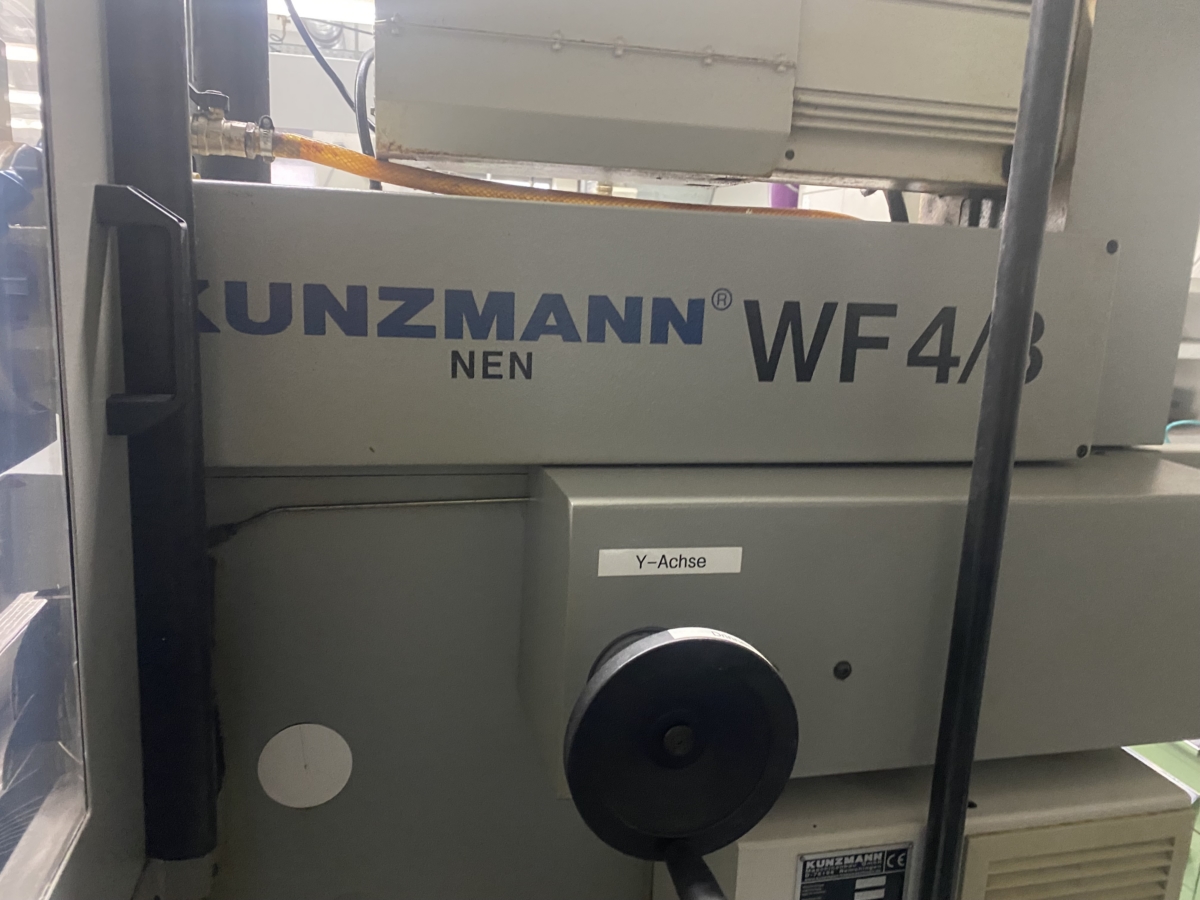

Kunzmann Universal Fräs- und Bohrmaschine WF 4/3 Fräsmaschine - ausgestattet
mit einer Heidenhain TNC 310 Steuerung
Die Fräs- und Bohrmaschine erlaubt eine Vielzahl von Zerspannungsmöglichkeiten,
z.B. Fräsen, Bohren. Als Werkstoffe sind Vorzugsweise die im Maschinenbau
üblichen Materialien wie Stahl, GG und Aluminium zu verwenden. Werkstoffe wie
z.B. Papier, Graphit, Minerialien oder Magnesium können nicht bzw. nur mit
entsprechender Schutzeinrichtung bearbeitet werden.
--> Technische Daten <--

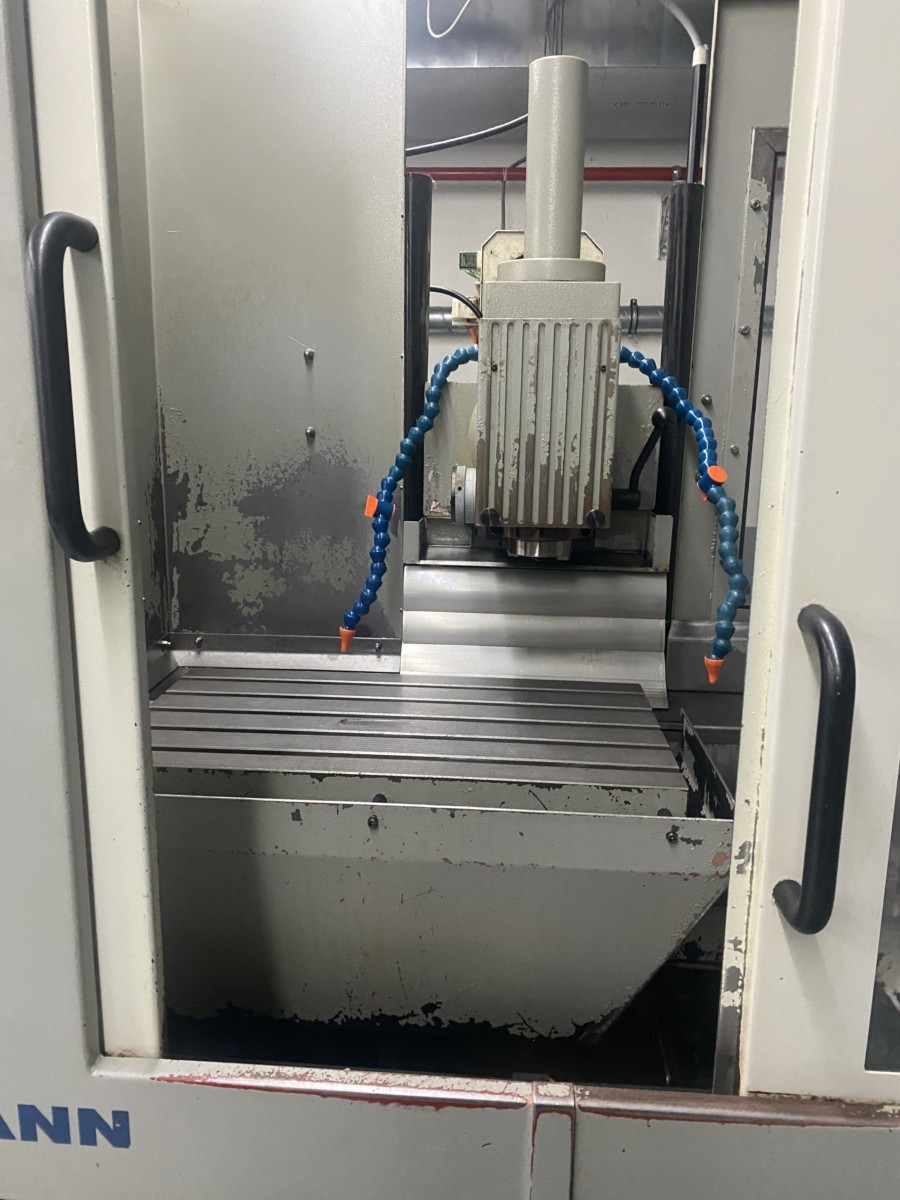

--> Frästisch:
--> Aufspannfläche: 650 x 350 mm
--> Aufspannnuten: 5
--> Nutenbreite: 14 mm
--> Nutenabstand: 63 mm
--> Belastung max.: 250 kg
--> Arbeitsbereich
--> X-Achse: 400 mm
--> Y-Achse: 350 mm
--> Z-Achse: 400 mm
--> Maximale Abstände
--> Tischoberkante bis Horizontal Spindelmitte: 540 mm
--> Tischoberkante bis Vertikalkopfunterkante max.: 430 mm
--> Frässpindel
--> Werkzeugaufnahme: SK 40
--> Drehzahlen horizontal: 5 -4500 min/-1
--> Drehzahlen vertikal: 5 -4500 min/-1
--> Pinolenhub vertikal: 60 mm
--> Vertikalkopf beidseitig schwenkbar: 90°
--> Vorschub (Poti 100 %) längs und quer: 0 - 2000 mm/min.
--> Eilgang längs und quer: 5000 mm/min.
--> Vorschub vertikal: 0 - 2000 mm/min.
--> Eilgang vertikal: 4000 mm/min.
--> Antriebsleistung
--> Leistung bei 100 % ED: 8,0 KW
--> Leistung bei 44 % ED (Spieldauer 5 Mi): 9,3 KW
