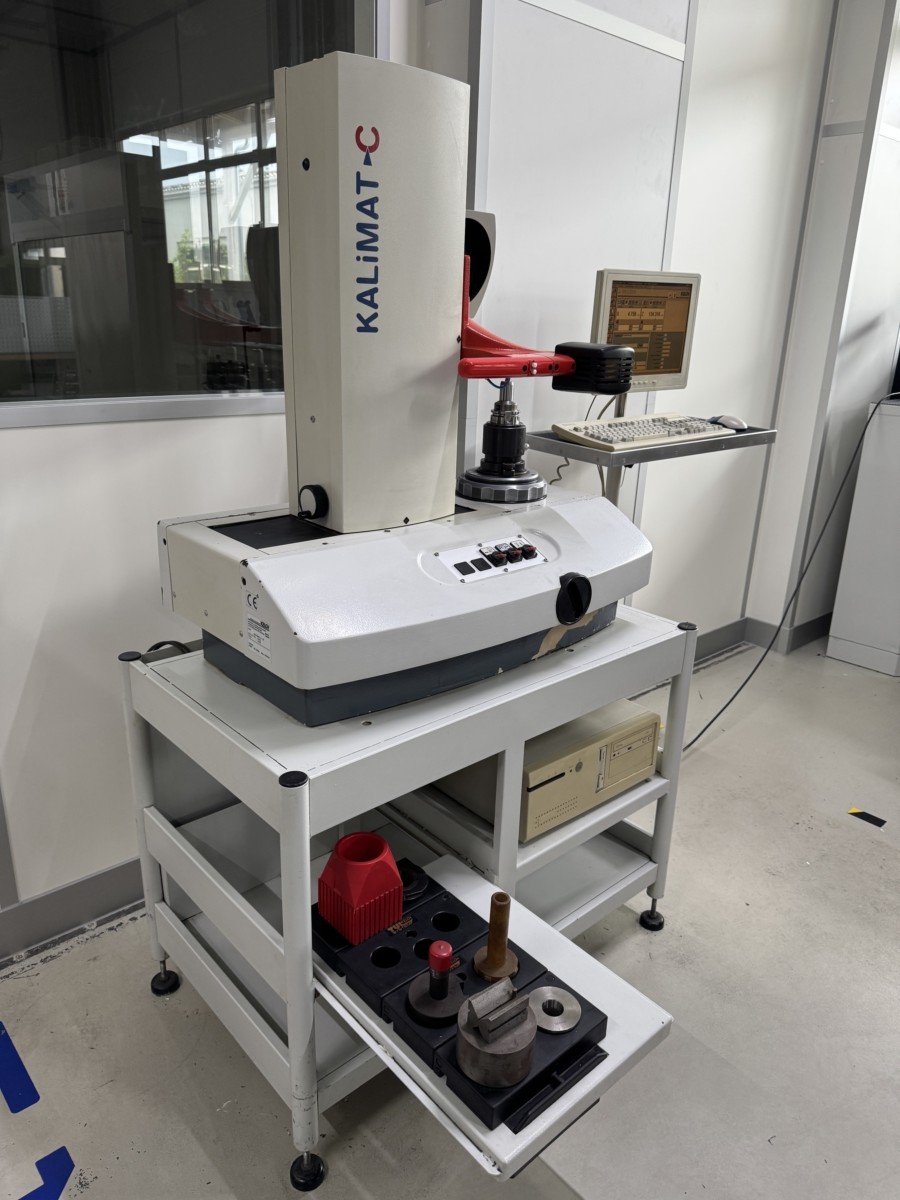

Spindeltyp : SK 50 (pneumatisch fixierbar, 4×90°)
Messsysteme : Heidenhain optoelektronisch (LS-Reihe)
Messung : über integrierten Projektor (20× Vergrößerung)
Gerätegewicht : ca. 250 kg

--> Meßachsen <--

--> Beidachsig je 2 Präzisionsführungen im Kugrlumlaufsystem mit höchster
Tragkraft verhindern mit je 2 Kugelumlaufschuhen pro Führungsbahn ein Gieren
und Nicken der Meßschlitten.
--> Optoelektronische Meßsysteme Heidenhain LS, mittig in beiden Meßachsen zur
Positionsbestimmung im Zentrum der Meßschlitten.

--> Werkzeugaufnahmen <--

--> Gehärtete Werkzeugspindel SK 50 mit Kegel in Lehrenqualität, gelagert in
Präzisionswälzlagern für höchste Rundlaufgenauigkeit und Reproduzierbarkeit.
--> Rotation der Werkzeugspindel über Tastendruck pneumatisch klemmbar,
Positionierung 4x 90° für stehende Werkzeuge über pneumatische Indexbolzen.

--> Schneidenabtastung <--

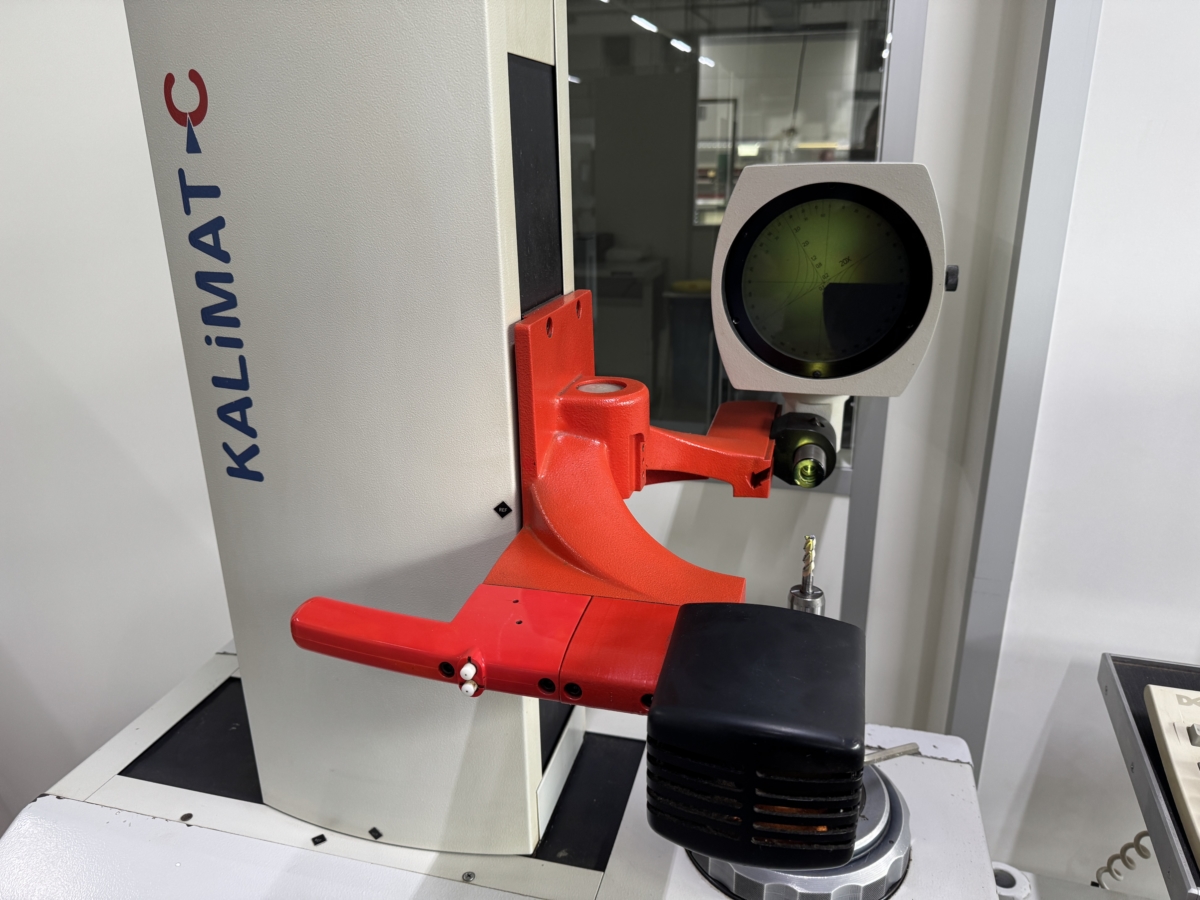

--> Hochwertiger Profilprojektor mit 150 mm Mattscheibendurchmesser und 20-
facher Vergrößerung zur berührungslosen Messung und zum sicheren Ablesen der
Schneideposition im Projektor.
--> Drehbares und feststehendes Fadenkreuz zur Überprüfung von Radius und
Winkel der Werkzeugschneide.

- funktionsfähig - nicht instandsetzungsbedürftig

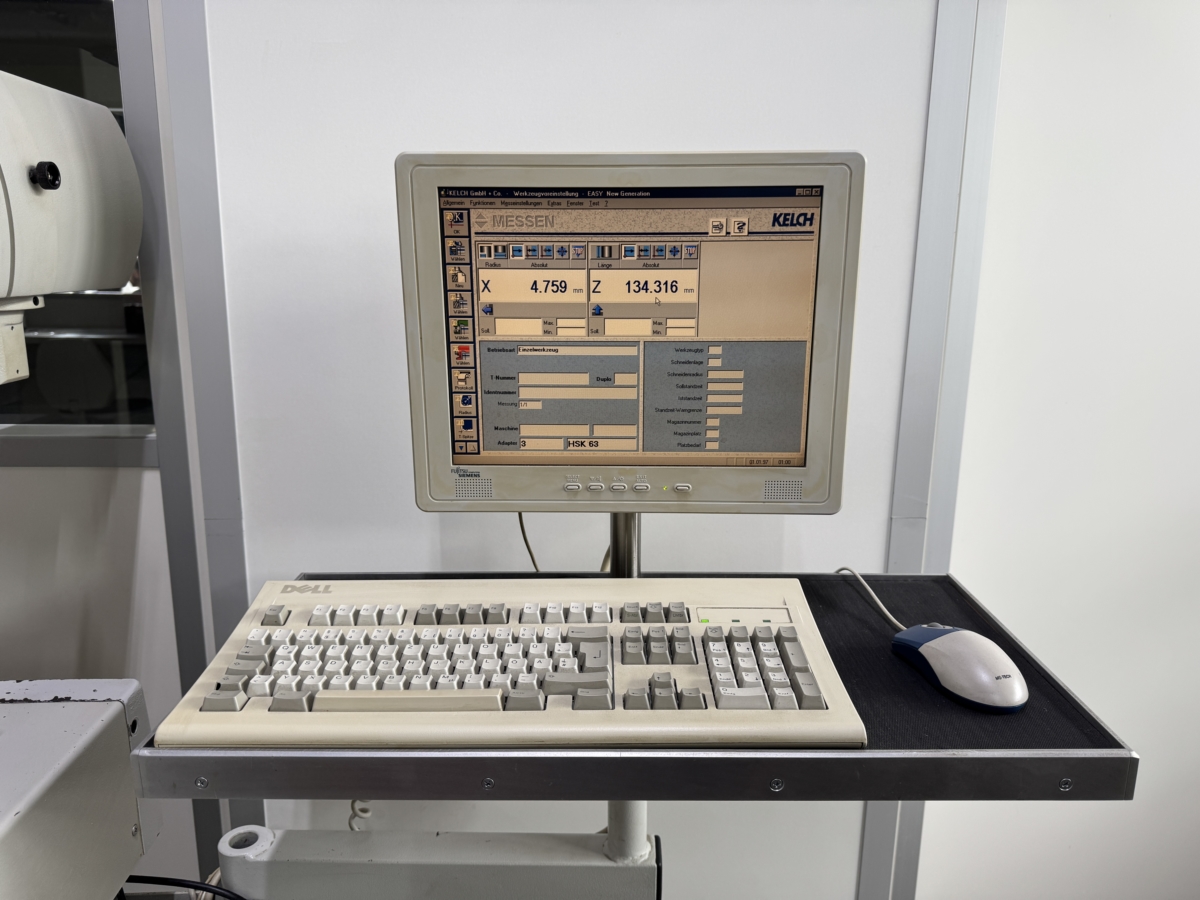

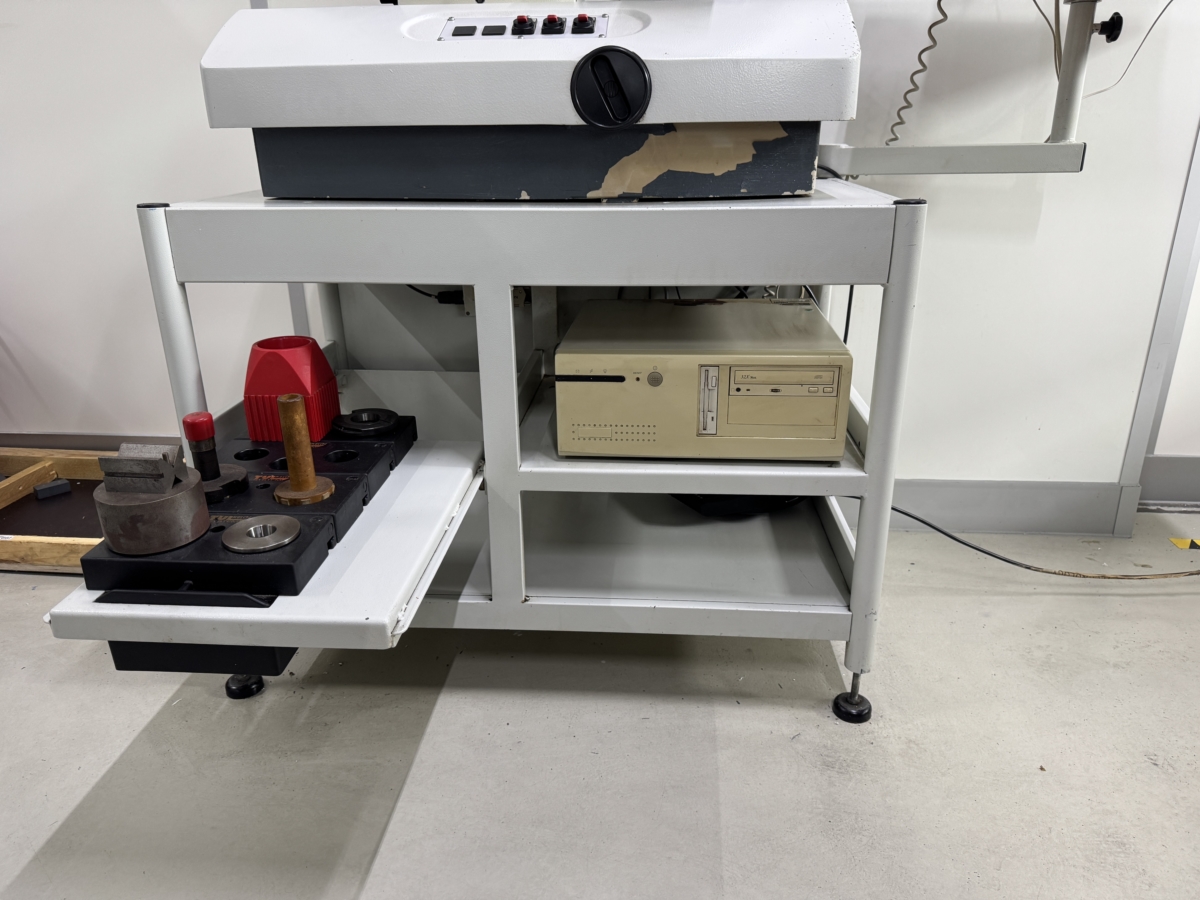

inkl. Messrechner, Bildschirm und Tastatur
