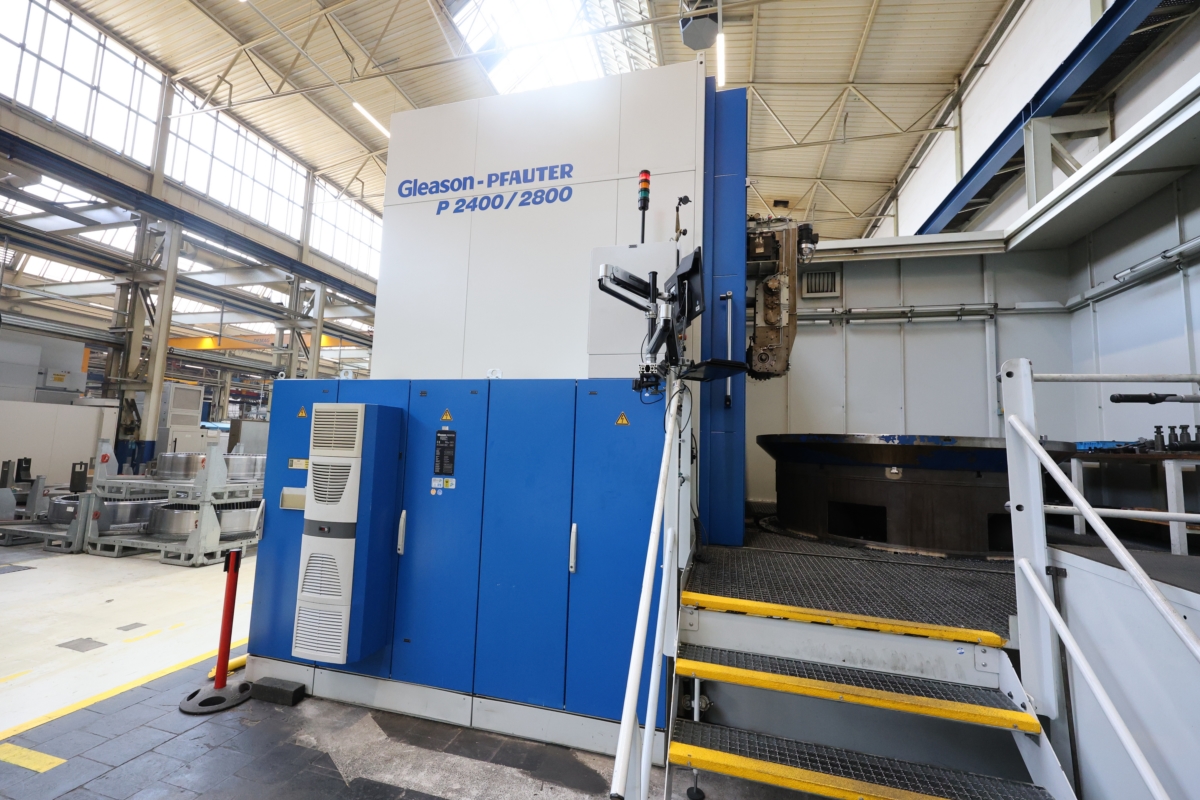

Gleason-PFAUTER-CNC-Wälzfräsmaschine P 2400/2800

zum Verzahnen von Zylinder- und Schneckenrädern sowie allen anderen am
zylindrischen Werkstückumfang regelmäßig auftretenden wälzbaren Profilen und
Formen.

Große Wälzfräsmaschinen von Gleason bieten maximale Produktivität für Schrupp-
und Schlichtbearbeitungen von Zylinderrädern für viele Branchen:
Windkraftanlagen, Industriegetriebe, Bergbau und Schiffbau, Zahnradbearbeitung
und viele mehr.

Der Leistungsbereich des Antriebs berücksichtigt zukünftige
Werkzeugentwicklungen. Selbstverständlich ist auch der Wälzfräskopfantrieb
spielfrei. Diese Maschinen eignen sich besonders gut für den Einsatz modernster
Schneidstoffmaterialien, unabhängig davon, ob Trocken- oder Nassbearbeitung
bevorzugt wird.

Maschinen kann als Trocken- oder Nassbearbeitung verwendet werden und ist auch
für beide Bearbeitungsmethoden mit dem dazugehöirgen Spännenfördere ausgerüstet.

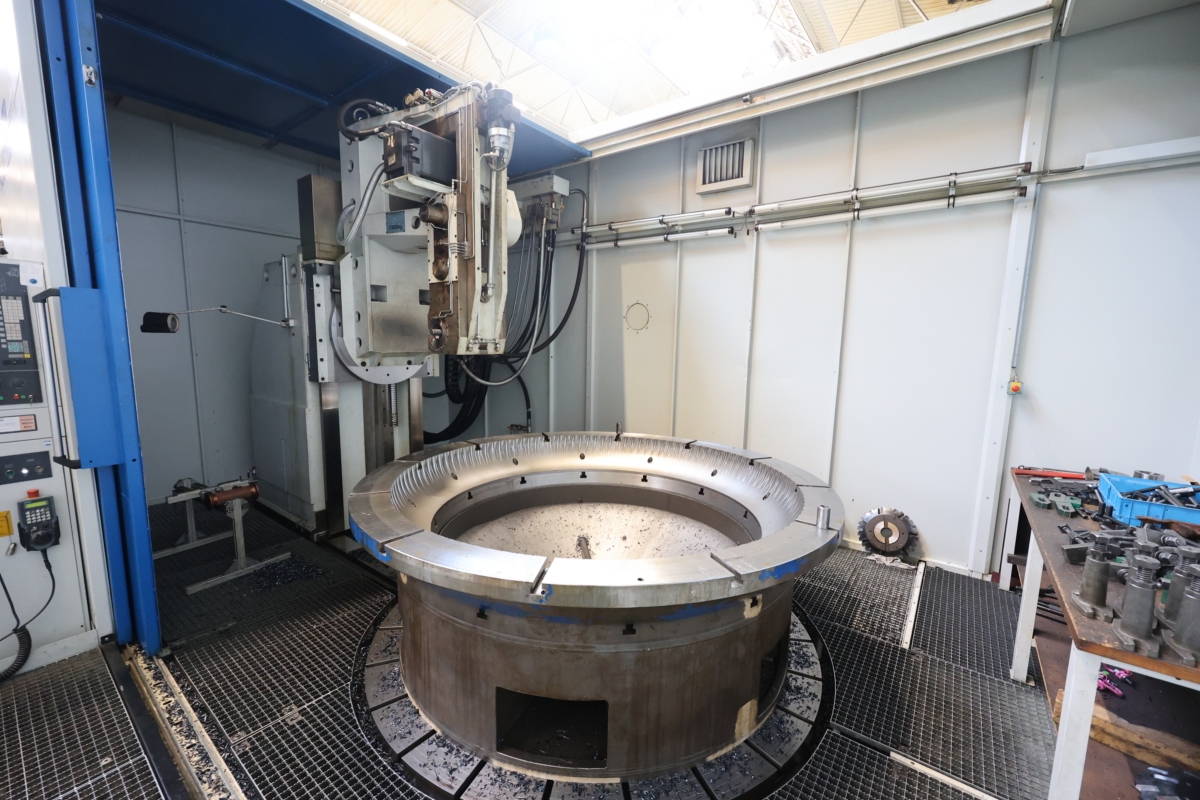

Maschine ist mit Innen-Profilfräskopf als Motorfräskopf ausgerüstet.

--> Arbeitsbereich und technische Daten <--

--> Werkstück-Nenndurchmesser: 2.400 mm
--> Größter fräsbarer Ø ca.: 2.800 mm
--> Kleinster/größter Abstand zwischen Fräser- und Werkstückachse: 100/1.200 mm
--> Größter Axialschlittenweg (Sonderausführung): 1.300 mm

--> Größter einspannbarer Fräser (Innenfräskopf):
--> Durchmesser max: 440 mm
--> Fräserbreite max: 90 mm
--> Schwenkbereich des Innen-Profilfräskopfes/vertikale Achse: +/- 15°
--> Fräsdornkegel: HSK-B160
--> Größter Fräserverschiebeweg: 300 mm
--> Tischdurchmesser: 2.500 mm
--> Teilraddurchmesser: 2.200 mm

--> Tischbohrung
--> Durchmesser: 800 mm
--> Tiefe: 875 mm
--> Größte Tischbelastung ca.: 40.000 kg

--> Max. Vorschub- und Eilganggeschwindigkeiten:
--> axial (Z-Achse): 4.000 mm/min
--> radial (X-Achse): 3.000 mm/min
--> tangential (Y-Achse): 3.000 mm/min

--> Fräser-Kühlschmiereinrichtung/Elektro-Schleuderpumpe: ca. 150l/min
--> Abwurfhöhe Magnet-Späneförderer erhöht: 1.600 mm
--> Erhöhter Hauptständer: 1.300 mm Axialschlittenweg

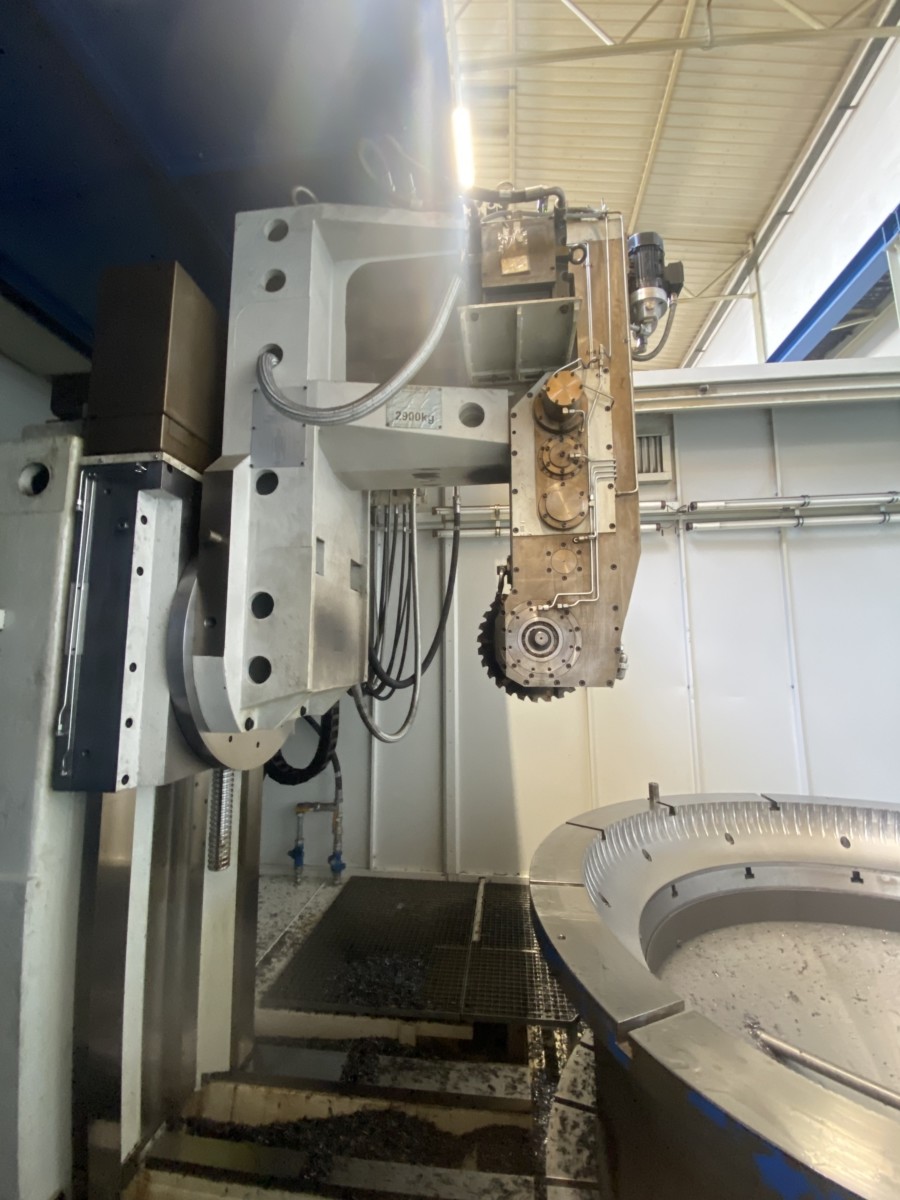

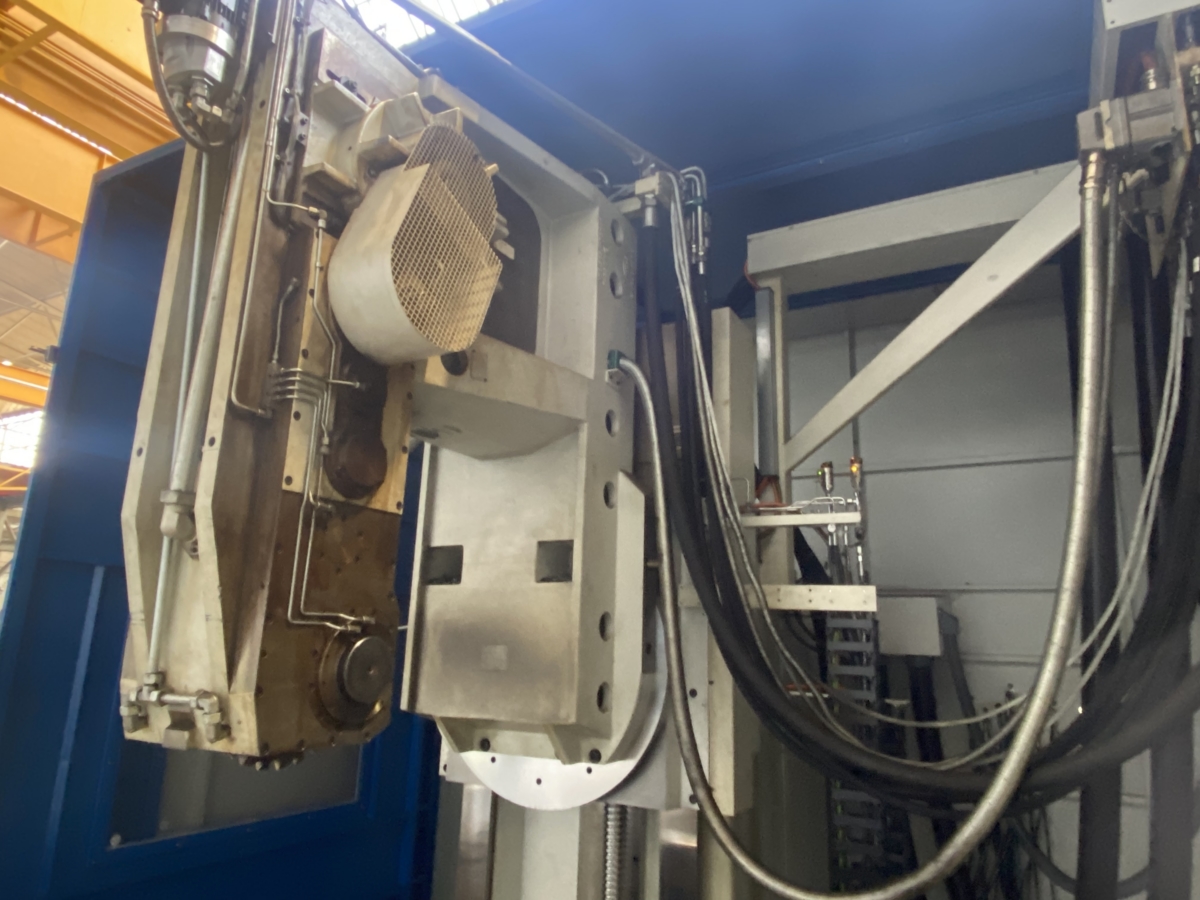

--> Innen-Profilfräskopf als Motorfräskopf anstelle serienmäßigen
Motorfräskopfes

--> max. fräsbare Profiltiefe in Stahl mit ca. 600 N/mm² Festigkeit: ca. 65 mm
--> Fräserdrehzahl stufenlos: 50 - 150 min-¹
--> max. Fräser-Ø: 440 mm
--> min. Fräserfußkreis-Ø: 310 mm
--> max. Fräserbreite: 90 mm
--> min. Innen-Ø bei Schrägungswinkel 0°: 800 mm+)
--> max. Werkstückhöhe bei Schrägungswinkel 0°: 600 mm
--> max. Werkstück-Ringstärke(einschl. Aufspannmittel): 500 mm
