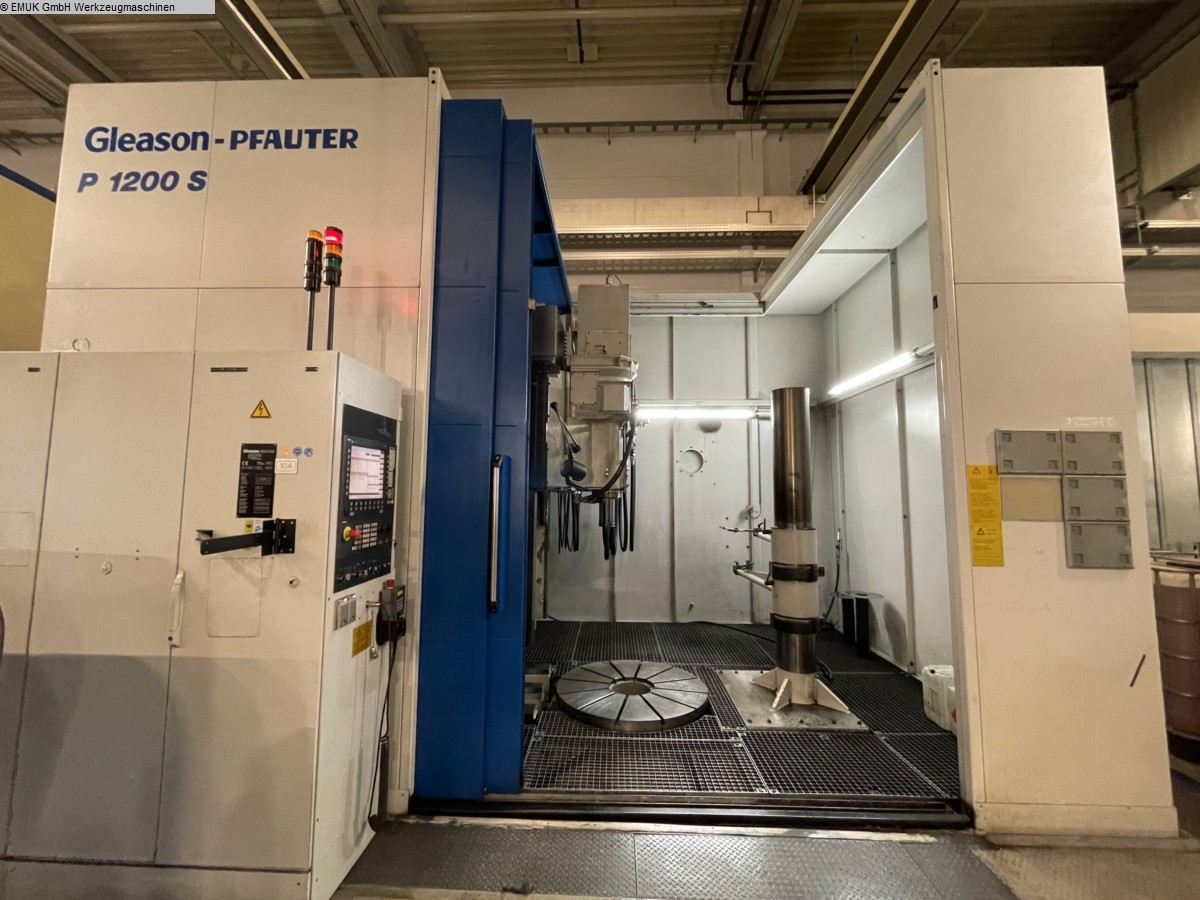

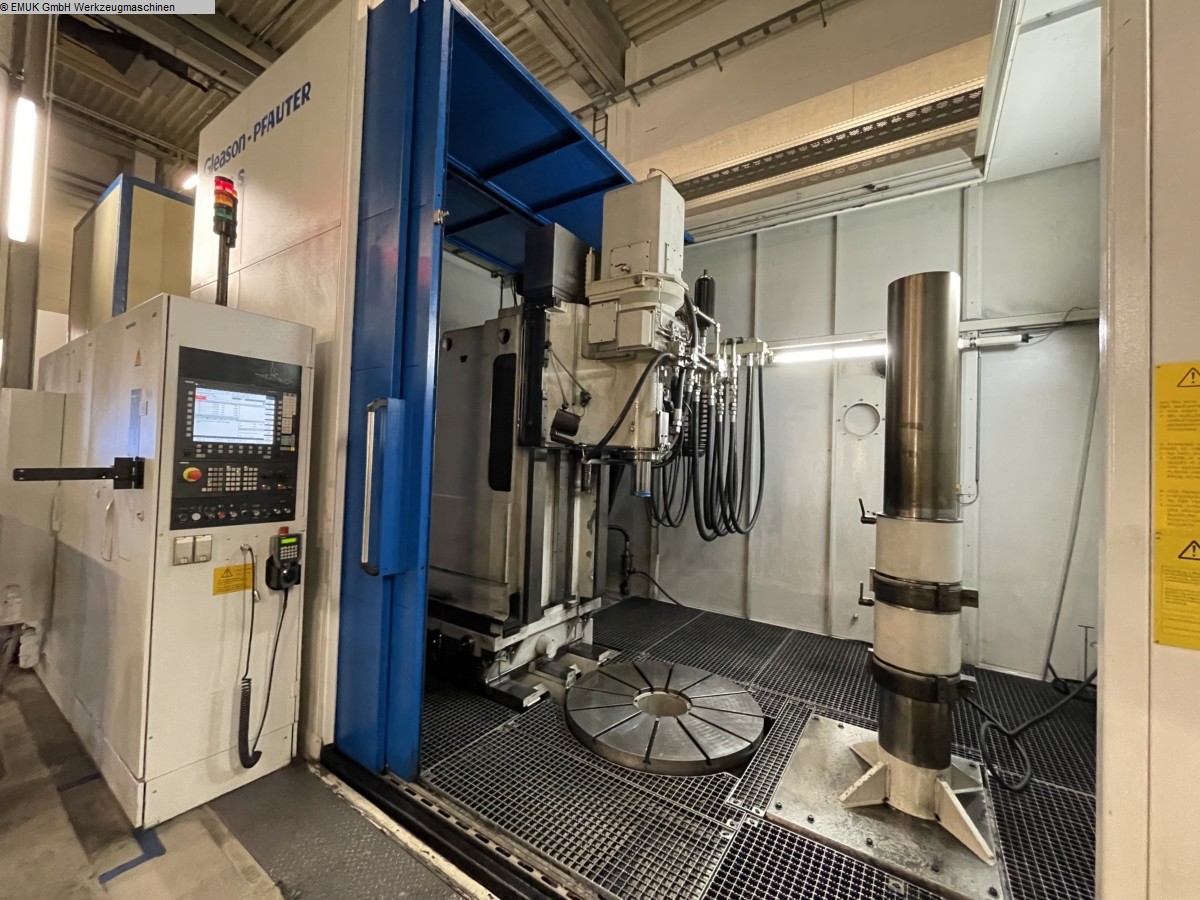

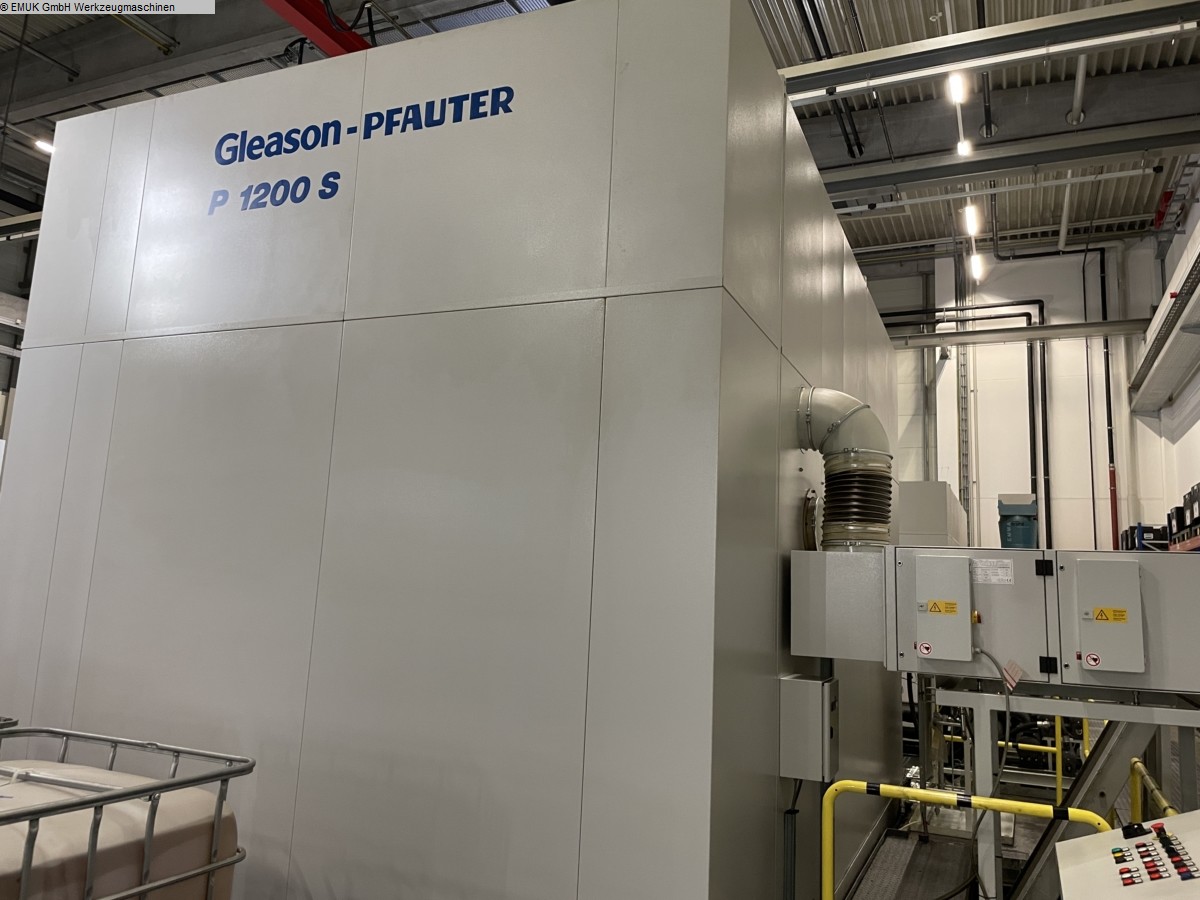

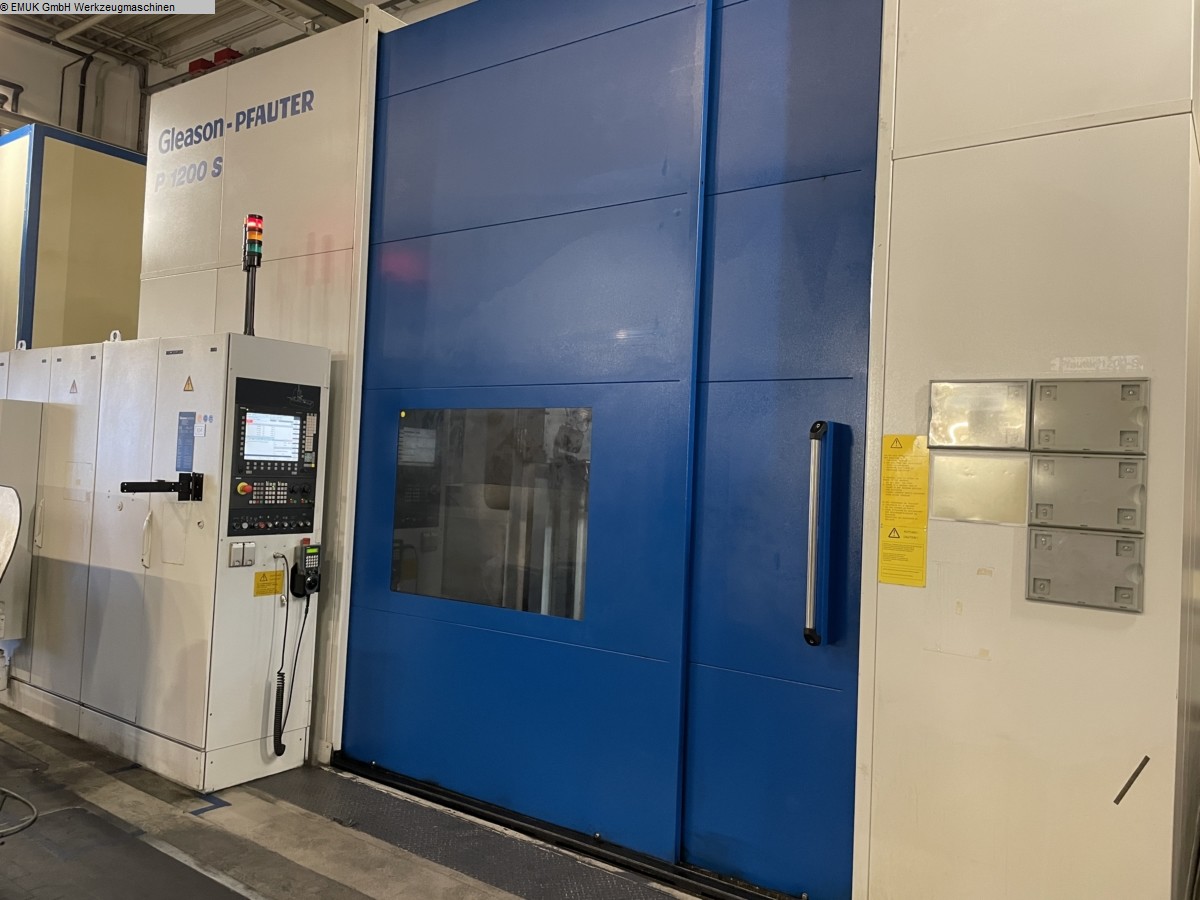

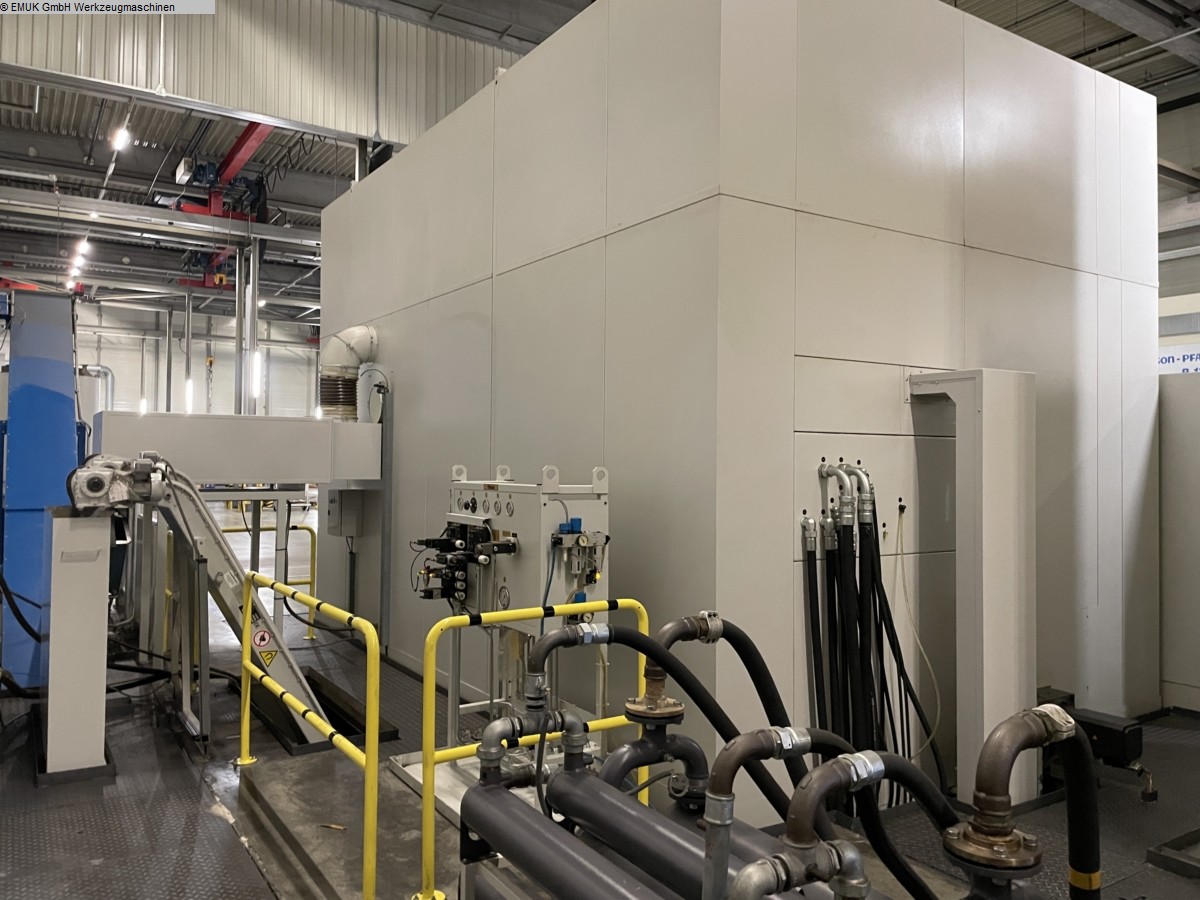

Gleason-PFAUTER-CNC-Wälzstoßmaschine P 1200 S zur Herstellung von innen- und
außenverzahnten Zylinderrädern und anderen am zylindrischen Werkstückumfang
regelmäßig auftretenden wälzbaren Profilen und Formen sowie zur Herstellung von
Profilen im Einzelteilverfahren.

Sonder-Ausführung mit Hydraulischem Stoßkopf H1

AUSRÜSTUNGSUMFANG:

- Grundmaschine P1200S, Siemens 840D Powerline (XP)
- Hydraulischer Stoßkopf H1
- Signalleuchte (3farbig)
- Erweiterte Software für Fehler-Diagnose
- Telefon-Diagnosesystem
- Späneentsorgung durch Tischbohrung
- Satz Stellkeile
- Überwachungs-Einrichtungen
- Warmlaufprogramm
- Netzwerkanbindung (Ethernet)
- 19"-Flachbedientafel OP 015A
- Offline-Version "Dialogprogrammierung
- Dunstabscheider Fabrikat "3nine" Typ KLARA
- Maschinenaufstellung unter Flur
- Spülpistole

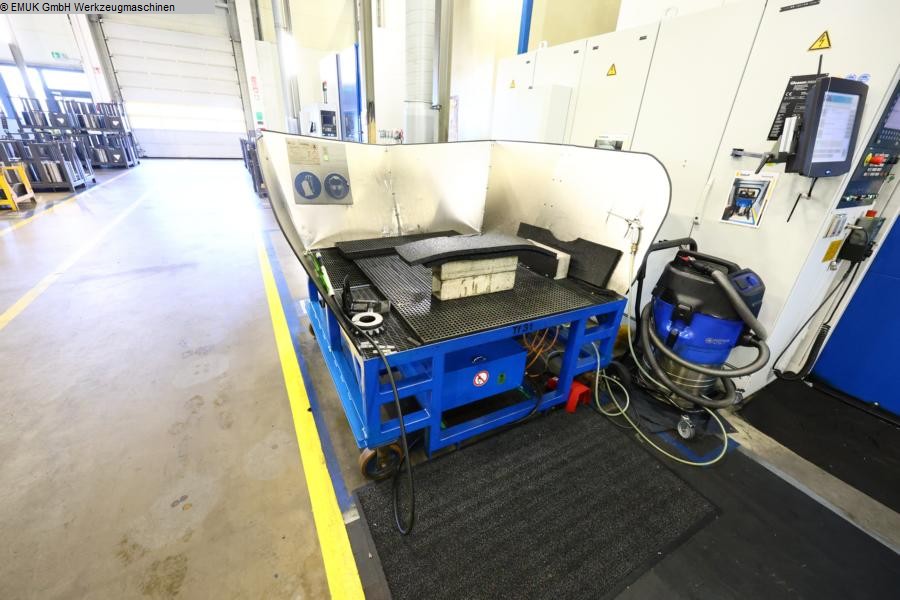

- Montagevorrichtung
- Schneidradhalter ( 3 Stück )
- Schneidradhalter für Schaftschneidräder
- Schneidradhalter für Schaftschneidräder
- Sonder-Schneidradhalter
- Vorbereitung für nachträglichen Einbau Papierband-Filteranlage
- Messvorrichtung für Maschine P 1200 S
- Aufspannungs-Grundkörper
- BDE/MDE-Schnittstelle im Maschinenschaltschrank
Änderung Dunstabscheider Fabrikat „3nine“ Typ Klara Typ EMMA

Arbeitsbereich und technische Daten:

Werkstück-Nenndurchmesser
Außenverzahnung. . . . . . . . 1.200 mm
Innenverzahnung. . . . . . . . 1.200 mm

Größter Werkstück-Umlauf- Ø ohne Gegenständer. . . . . ... 1.400 mm

Maschinen-Nennmodul ca.
- mit hydraulischem Stoßkopf H1.... 16 mm

Stoßspindel-Hubzahlbereich
- mit hydraulischem Stoßkopf H1 max. 80 min-1

Größte Verzahnungsbreite
- mit hydraulischem Stoßkopf H1... 350 mm

Kleinste Steigungshöhe der hydrostatischen Schraubenführung
- mit hydraulischem Stoßkopf H1 . . .....850 mm

Kleinster/größter Abstand zwischen Werkzeug- und Werkstückachse
- mit hydraulischem Stoßkopf H1... 0 - 750 mm

Axialschlitten-Verstellbereich - mit hydraulischem Stoßkopf H1... 1.100 mm
Niedrigste Stoßspindelstellung über Tisch mit hydraulischem Stoßkopf H1
** bei berer Stellung Stoßhub... 560 mm

Ständer-Seitenversatzbereich - mit hydraulischem Stoßkopf H1... +/- 50 mm
Werkzeug-Aufnahmekegel - mit hydraulischem Stoßkopf H1 .
- HSK-80(Hohlschaftkegel nach DIN 69063)

Werkstück mit Außenverzahnung:
- Modul max. 16 mm,
- max. Verzahnungsbreite 350 mm,
- max. Außen Ø 1.200 mm,

Werkstück mit Innenverzahnung:
- Modul max. 16 mm,
- max. Verzahnungsbreite 350 mm,
- max. Umlauf Ø 1.400 mm,
- max. Innen Ø 1.200 mm,
- max. Stoßrad Ø 260 mm,
- Aufnahme in Stoßspindel HSK-80,
- Schlittenwege; X/Y/Z- 750 /100 / 1.100 mm,

Werkstücktisch:
- Außen Ø 1.200 mm,
- Bohrung 300 mm,
- max. Belastung 150 kN,
- Kühlaggregat, Fabr. Küma, Typ OWT600-3KK, Bj. 2008,
- Hydraulikaggregat, Fabr. Parka,
- Zentrifuge, Fabr. Steimel,
- Luftfilter, Fabr. Indusa, Typ EL4001NTDASECL/O, Version AOO, max.
Luftleistung 4.000 m³/h
