--> Technische Daten <--
--> Arbeitsbereich:
--> motorisch/v. Hand
--> X-Achse längs: 490/500 mm
--> Y-Achse quer: 390/400 mm
--> Z-Achse senkrecht: 385/400 mm
--> Pinolenhub Z-Achse: 90 mm

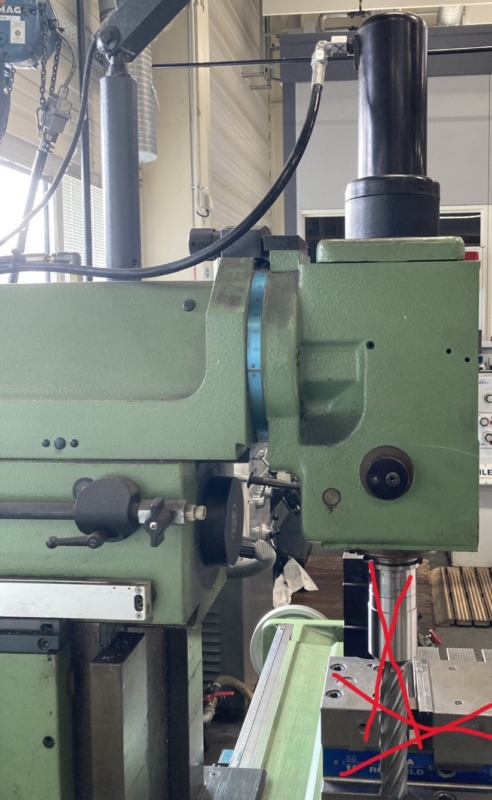

--> Senkrechtfräskopf auf Spindelblock verschiebbar von Hand: 150 mm
--> Hauptantrieb:
--> Polumschaltbarer Drehstrom-Bremsmotor und Schaltgetriebe mit Rechts-/
Linkslauf Nennleistung (ED 100/60%) 3,7/4,4 kW
--> Drehzahl: 1425/2890 min-¹
--> 18 Arbeitsspindel-Drehzahlen: 502500 min-¹
--> Stufensprung: 1,25
--> Werkzeugaufnahme: SK 40 (M 16)

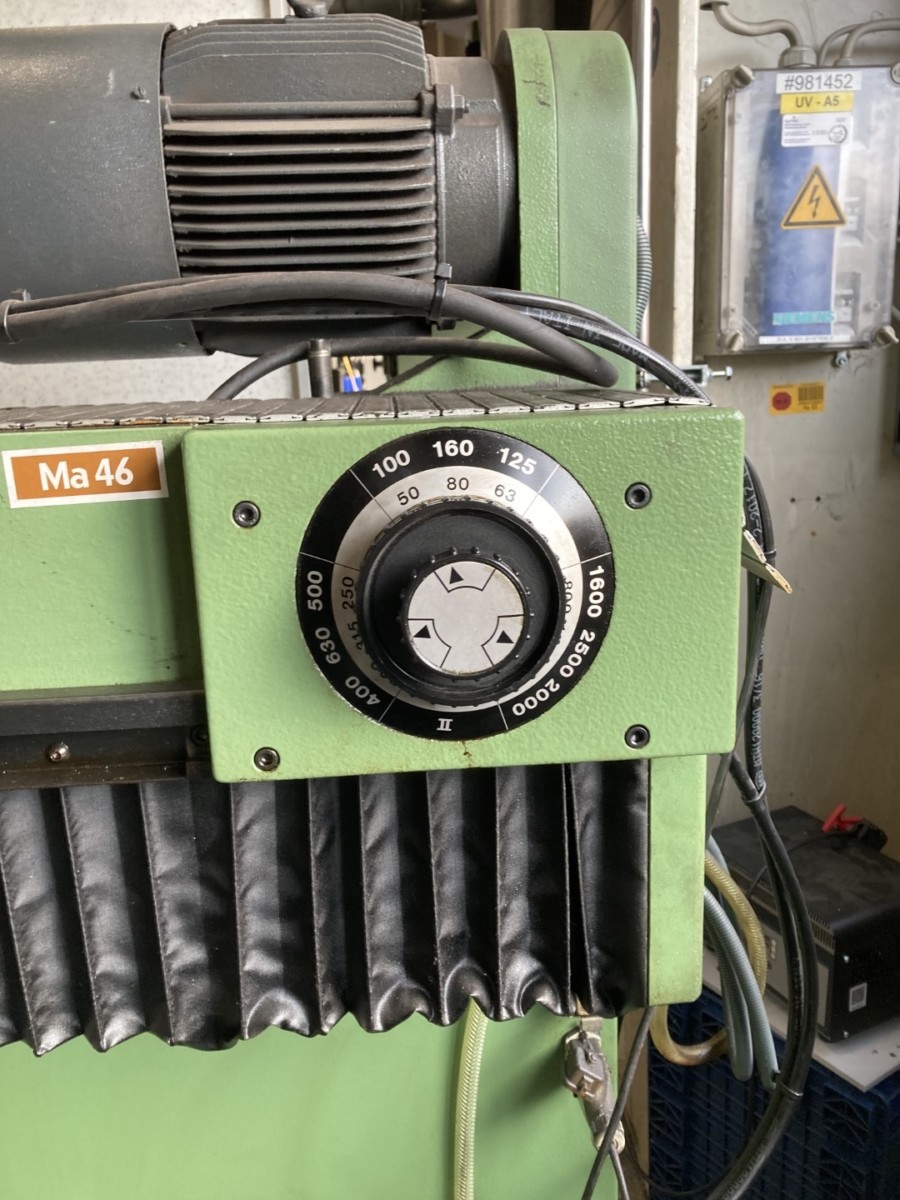

--> Vorschubantrieb:
--> Polumschaltbarer Drehstrommotor und Schaltgetriebe Nennleistung (ED 100/
60%) 0,8/1,2 kW
--> Drehzahl: 1420/2780 min-¹
--> 18 Vorschubgeschwindigkeiten: 8630 mm/min
--> Eilganggeschwindigkeit: 1300 mm/min
--> Verfahrweg pro Handrad-Umdrehung:
--> X-Achse: 4,0 mm
--> Y-Achse: 2,5 mm
--> Z-Achse: 2,5 mm

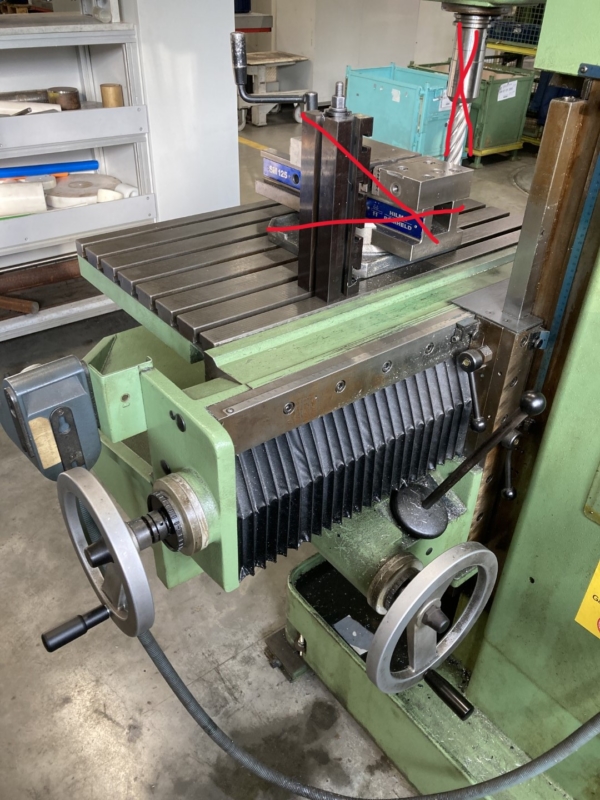

--> Tisch-Schlitten:
--> Aufspannfläche: 274 x 842 mm
--> T-Nuten Anzahl: 4
--> zul. Belastung: ca. 600 kg
