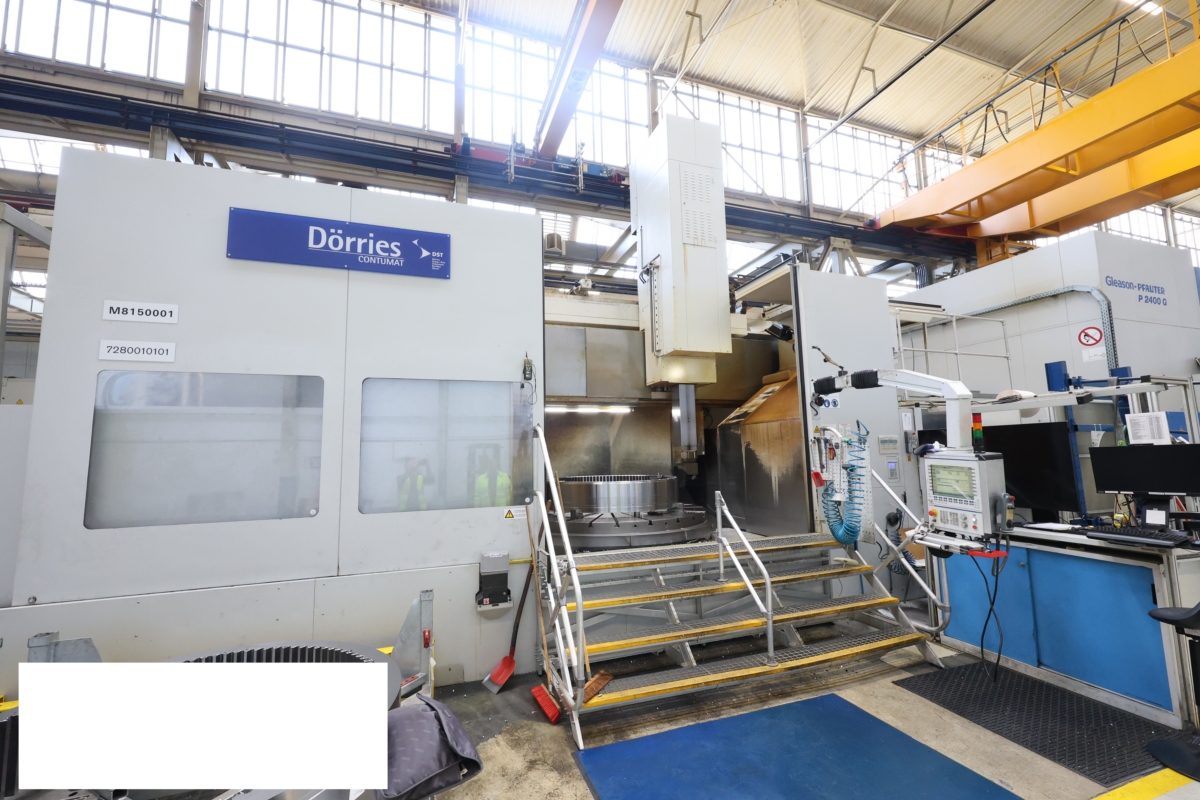

Maschinenbezeichnung: VCE 2800 / 250 MC
Arbeitsbereich und Maschinenabmessungen:
Umlauf- und Bearbeitungsdurchmesser: 2800 mm
Ständehöhe bei erhöhtem Ständer: 1800 mm
Maschinentisch:
Tischdurchmesser: 2500 mm
Mittenzentrierung des Tisches: 250 H7 mm
Aufspanntackung: 1495x1250x150 mm
Radiallager: 680x460x140 mm
Anzahl der eingelassenen Grundschieber: 4
Spannkraft / Anzugsmoment der eingelassenen Grundschieber: 40 / 300 KN / Nm
Werkstückgewicht: 25000 kg
Leistungsdaten des Maschinentisches:
Antriebsleistung des Maschinentisches, Dauerbelastung: 100 kW
Drehmoment am Maschinentisch: 44900 Nm
Bohr- und Fräseinrichtung:
Haltmoment des Maschinentischs: 58900 Nm
Drehzahlen und Vorschübe:
Drehzahl: 224 min?¹
Drehstufen des Hauptgetriebes: 2
Drehzahlbereich der C-Achse: 0,002 - 2,5 min?¹
Kleinstes Eingabewinkelwert der C-Achse: 1/1000 grd
Senkrechter Weg des Querbalkens:
Abhängig von Drehhöhe, Z-Achse, Tisch- und Magazinausführung
Positionierung des Querbalkens Rasterabstand: 100 mm
Verstellgeschwindigkeit des Querbalkens: 400 mm/min
