Umlauf- und Bearbeitungsdurchmesser: 2800 mm

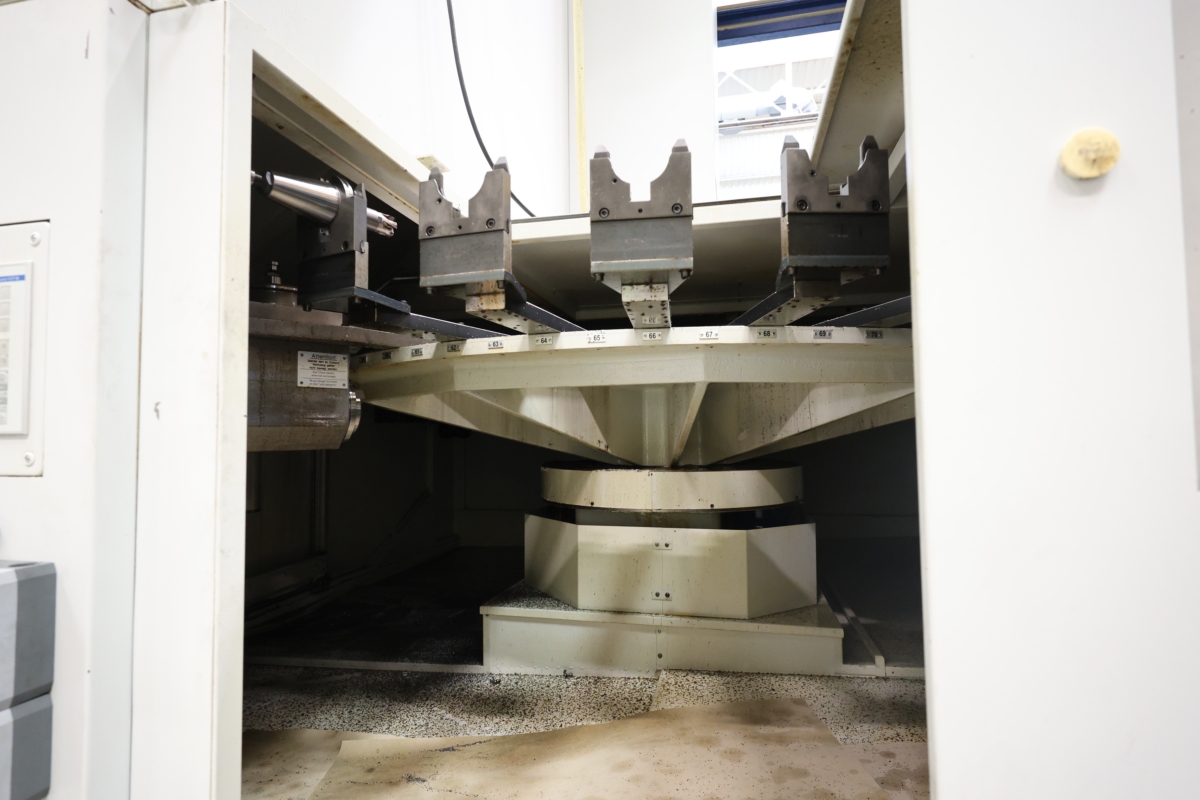

Tischdurchmesser: 2500 mm
Drehhöhe bei erhöhtem Ständer: 2100 mm
Mittenzentrierung des Tisches: 250 H7 mm
Axialauflageruck: Ø 1495 x 1250 x 150 mm
Radiallager: Ø 680 x 460 x 100 mm
Anzahl der eingelassenen Grundschieber
X-Achse, waagerechter Weg des Querbalkensupports: ± 1550 mm
Z-Achse, senkrechter Weg des Meißelschlittens: 1500 mm
Senkrechter Weg des Querbalkens abhängig von Drehhöhe, Z-Achse, Tisch- und
Magazinaufbauten
Positionierung des Querbalkens - Rasterabstand: 250 mm
Meißelschnittevorschub: 0,0520 mm/U
Eintauchdurchmesser (min.): 350 mm
Werkzeugaufnahme für Meißelhalter und Zubehör: System Dörries 250-2
Werkzeugsystem zum Drehen: Capto C6
Antriebsleistung des Maschinentisches, Dauerbelastung: 100 kW
Drehmoment: 44000 Nm
Schnittkraft beim Drehen: 50000 N
Vorschubkraft beim Meißelschieber (X und Z): 35000 N
Werkzeugwechselzeit: 6 s
Spannkraft / Anzugsmoment der eingelassenen Grundschieber: 100 kN / 1800 Nm
Spurweite: 3000 mm
Drehzahl: 224 1/min
Drehzahlstufen des Hauptgetriebes: 4
Vorschubbereich der X-Achse: 0 18000 mm/min
Vorschubbereich der Z-Achse: 0 18000 mm/min
Gewindeschneidvorschub des Querbalkens: 400 mm/min
