Lieferumfang der Grundmaschine:

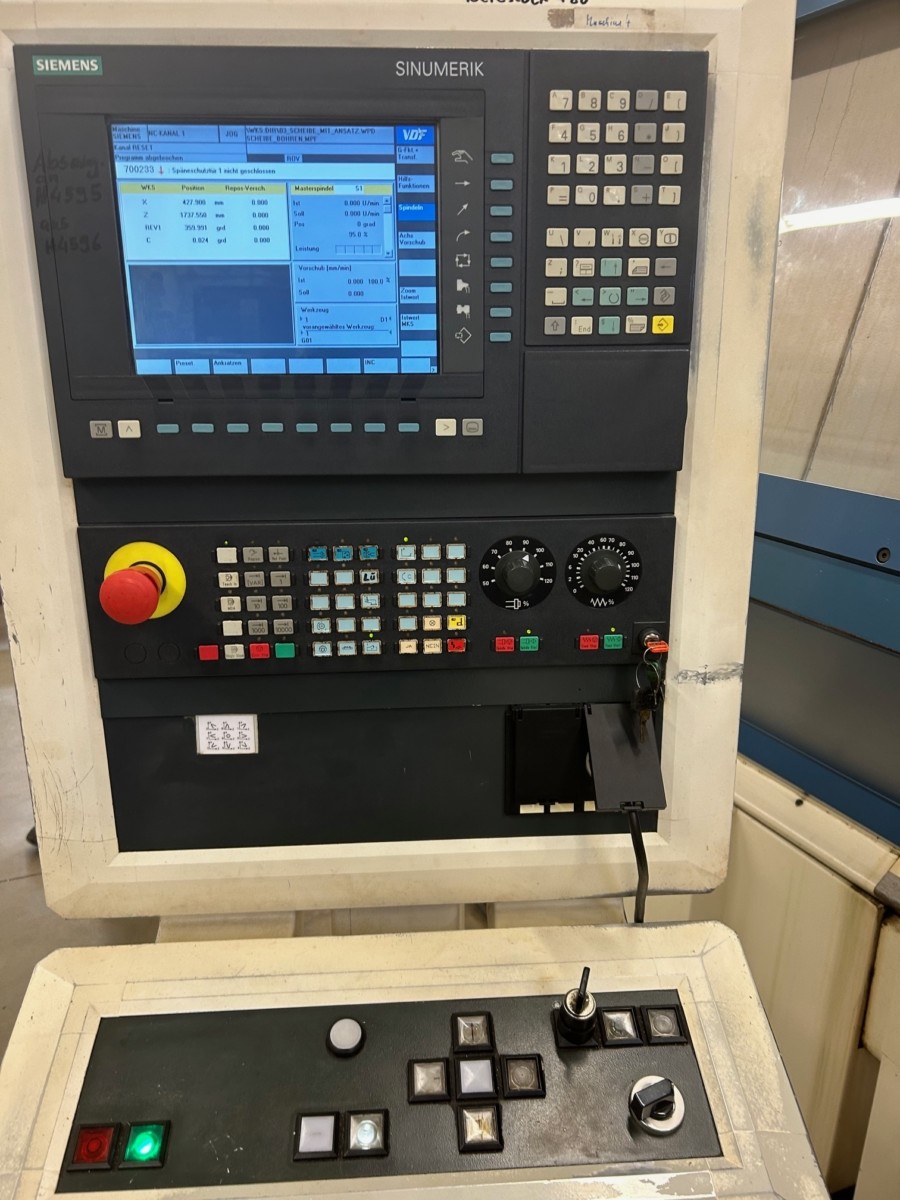

SINUMERIK 840 D
3 gesteuerte Achsen
Umlauf Ø über Bett 520 mm
Dreh Ø über Bettschlitten 480 mm

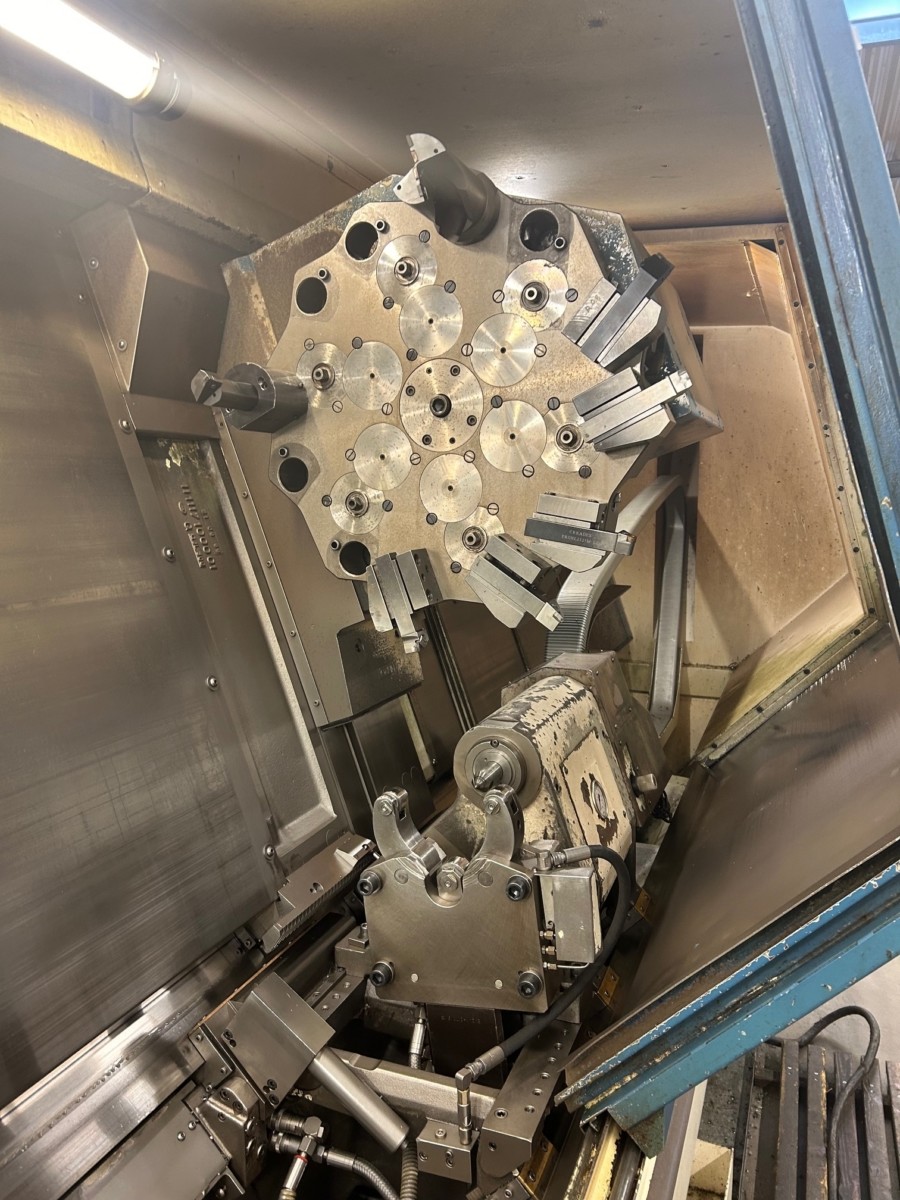

Werkzeugträger mit 12 Zylinderschaftaufnahmen Ø 50 mm
1-stufiger AC-Hauptantrieb, 53 kW, 50 % ED
Drehzahlbereich 30 - 3000 min?¹
Hauptspindelkopf-Gr. 8
Spanntürke für Spannmittel
Späneförderer
DREHLÄNGE 3000 mm

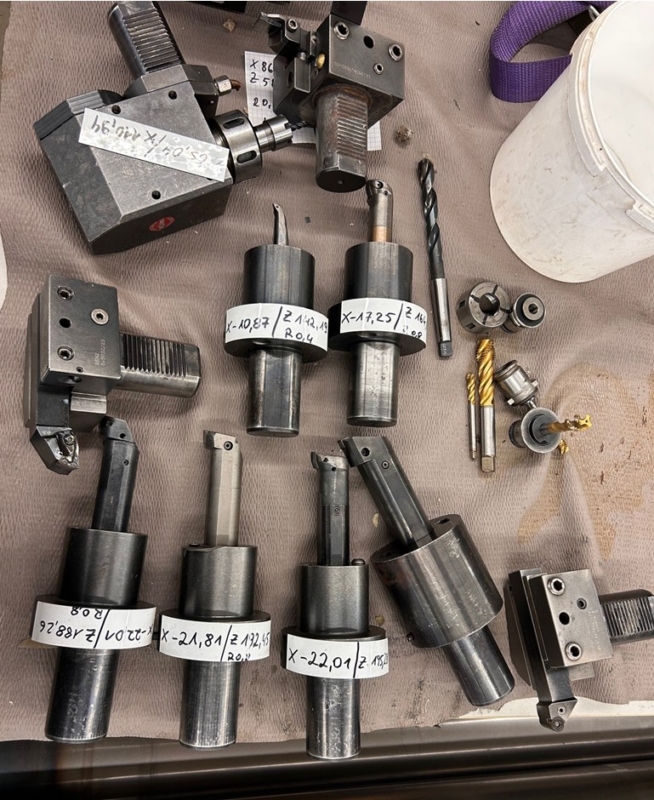

12 Zylinderschaftaufnahmen DIN 69880-50x78
davon 6 Positionen mit angetriebenen Werkzeugen bestückbar,
Leistung 6 kW bei 60 % ED,
Drehzahlbereich 202500 min?¹
2 Getriebestufen
C-ACHSE
Drehzahlbereich 020 min?¹
Max. Winkelvorgabe 9999,999°
Arbeitsbereich gemäß Arbeitsraumschema

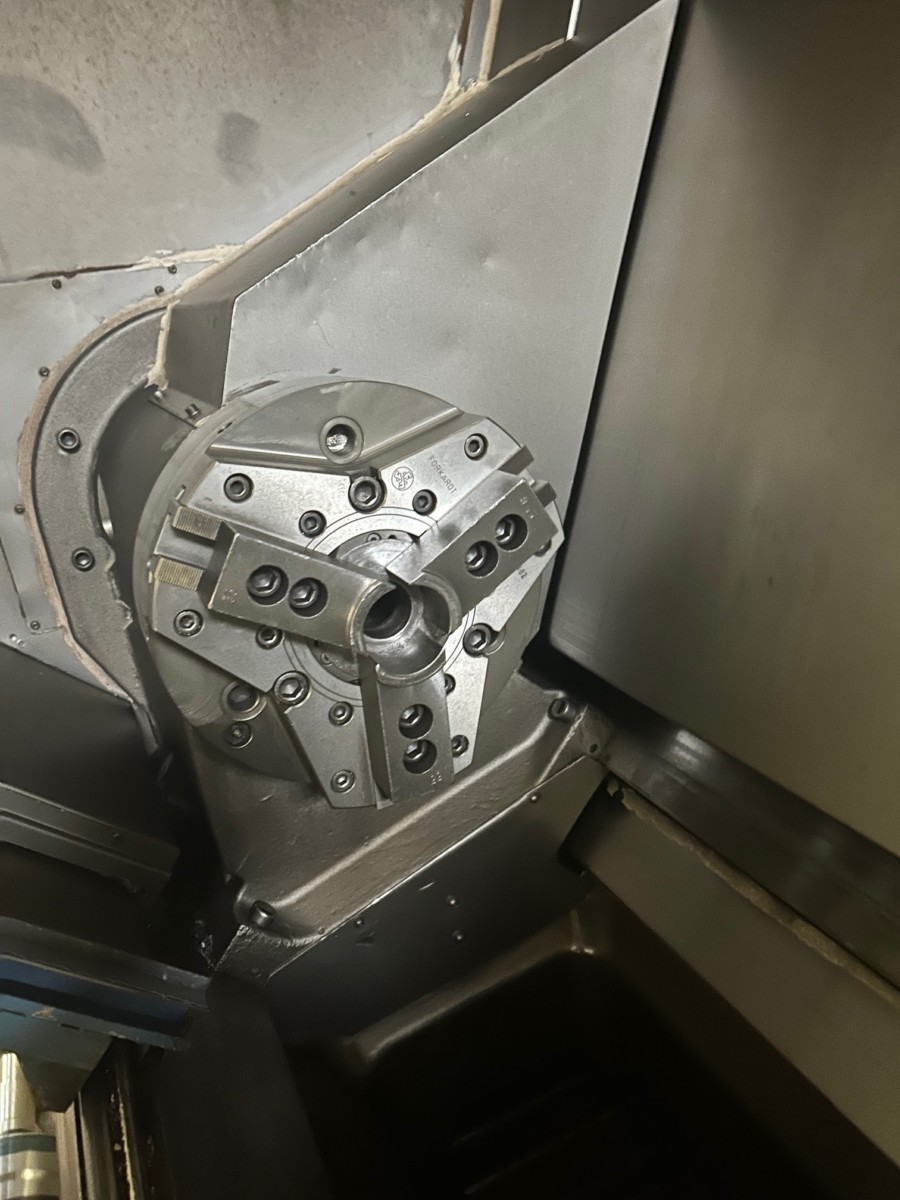

KRAFTSPANNFUTTER 3 NHF 315-82 A8
FABR. FORKARDT
mit Fliehkraftausgleich,
Außen Ø 315 mm, Bohrung Ø 82 mm,

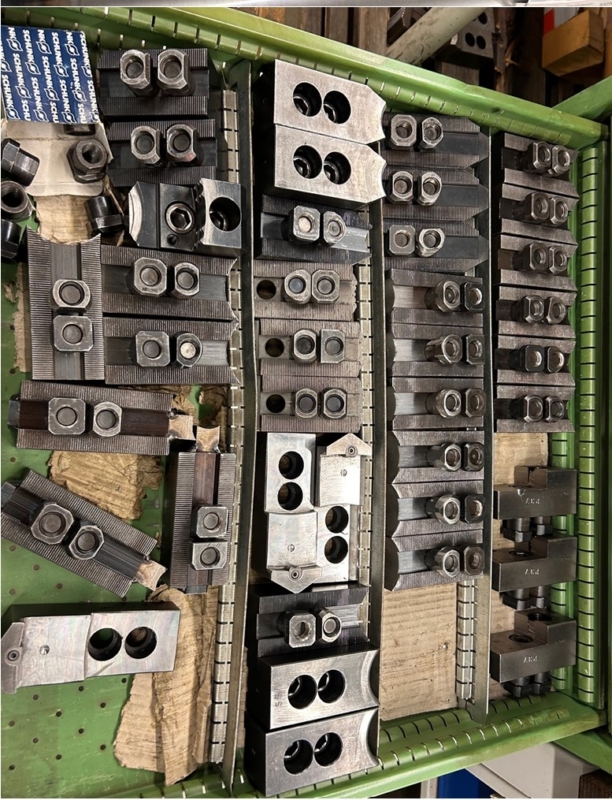

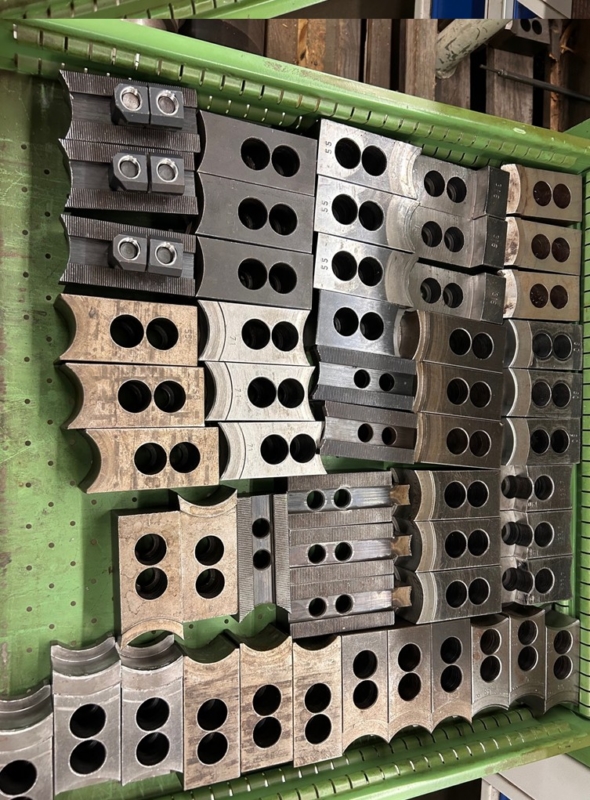

mit harten Aufsatzbacken, ausgeschliffen,
Stangenmaterial Ø max. 63 mm
einschließlich Zugrohr und Anbau
